ラボシミュレーション3
ガイドライン
これは、仮想デバイス上でタスクが実行されるラボ項目です。
* このラボ項目のタスクを表示するには、[タスク] タブを参照してください。
* デバイス コンソールにアクセスしてタスクを実行するには、[トポロジ] タブを参照してください。
* デバイス アイコンをクリックするか、コンソール ウィンドウの上にあるタブを使用すると、必要なすべてのデバイスにコンソール アクセスが利用できます。
* 必要な事前設定はすべて適用されています。
* どのデバイスの有効なパスワードまたはホスト名も変更しないでください。
* 既存のルーティング ポリシーまたは構成を置き換えないでください。
* 次の項目に進む前に、設定を NVRAM に保存します。
* このラボを送信して次の質問に進むには、画面下部の [次へ] をクリックします。
* 「次へ」をクリックすると、ラボは閉じられ、再度開くことができなくなります。
トポロジー

タスク
ネットワークは IP 接続で構成されており、ネットワーク変更を実装するためのメンテナンス ウィンドウの直後に、デバイス間のルーティング プロトコルに問題が発生し始めました。
次の点を確実にするために、ネットワークのトラブルシューティングと解決を行い、完全に機能するネットワークを実現します。
1. エリア間リンクには、キー 1 文字列 CCNP を使用した MD5 を使用したリンク認証 (エリア認証ではない) があります。
2. R1 と R2 が DR/BDR 関係を確立している間、R3 は R2 のステータスに関係なく DR になります。
3. OSPF はすべてのインターフェイスでデフォルトのコストを使用します。ネットワークの到達可能性は、エリア内リンクとエリア間リンクを介したエリア内のトラフィックに対する OSPF のデフォルトの動作に従う必要があります。
4. R4 で生成された OSPF 外部ルートは、ネットワークを通過して R2 に到達するときにリンク コストを追加します。ルートをアドバタイズするネットワーク コマンドは許可されません。

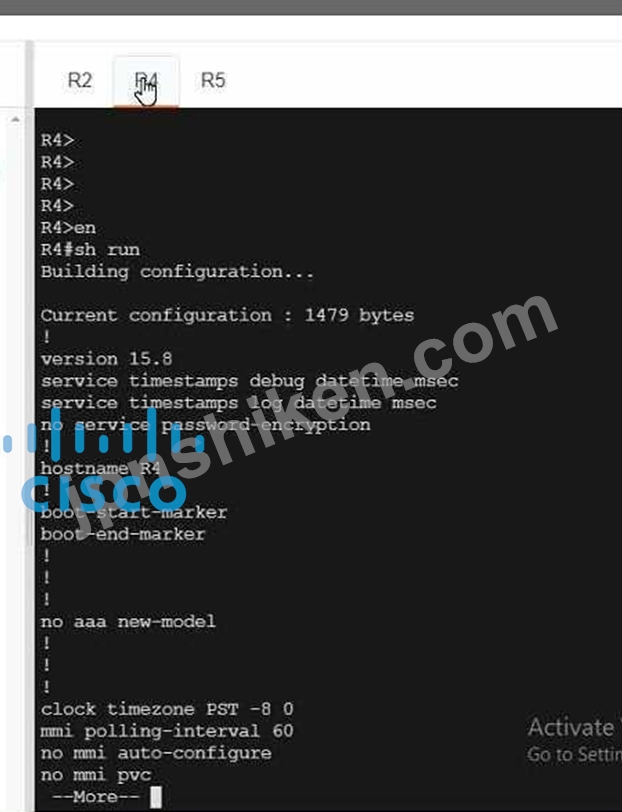

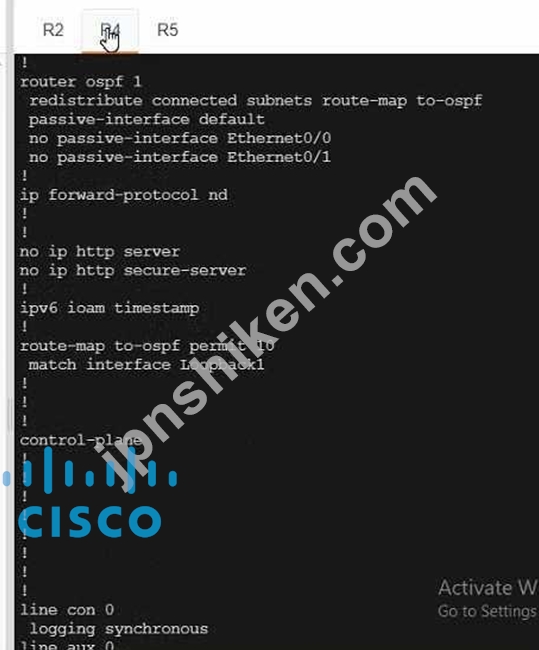

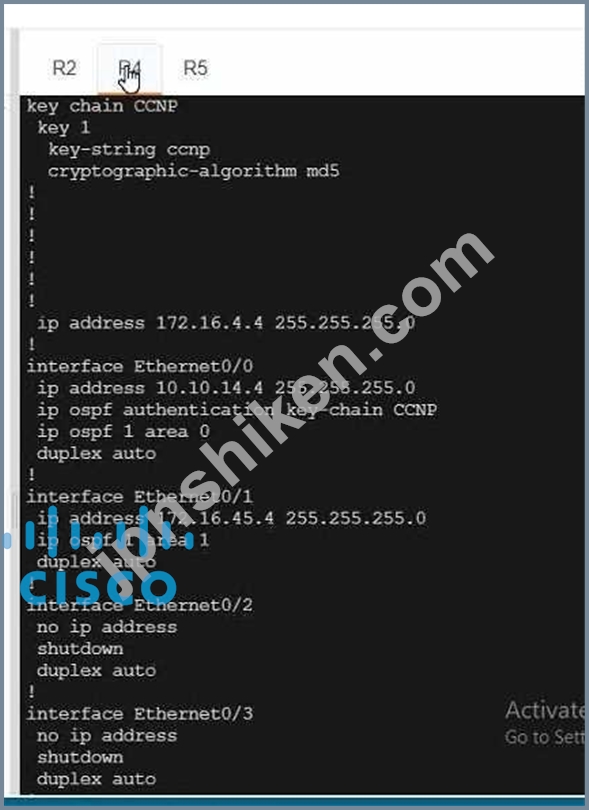

R4

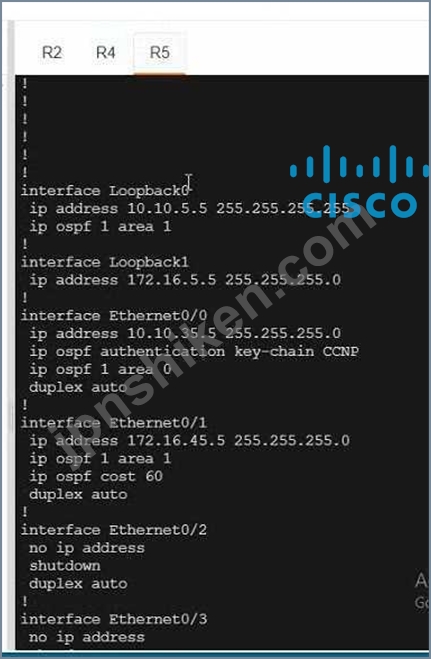

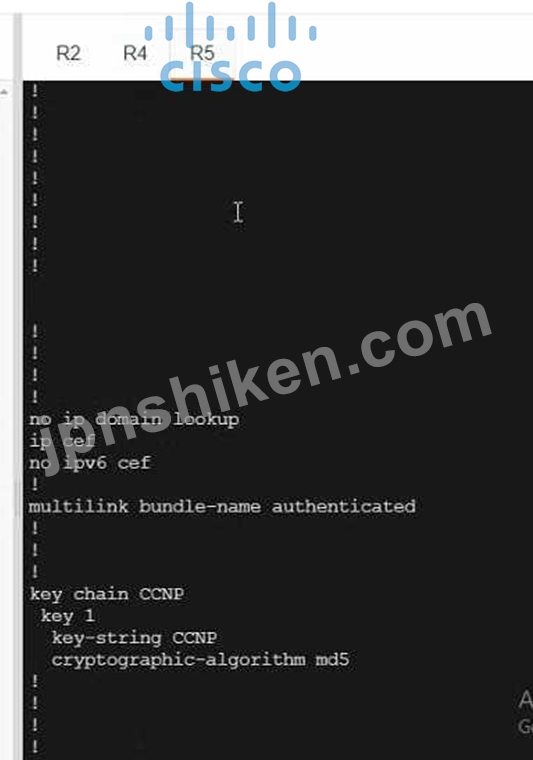

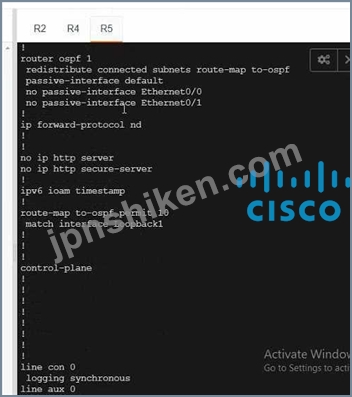

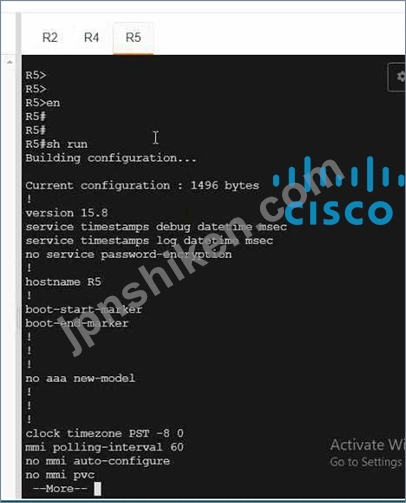

R5
