ラボシミュレーション 29
ガイドライン
これは、仮想デバイス上でタスクが実行されるラボ項目です。
- このラボ項目のタスクを表示するには、「タスク」タブを参照してください。
- デバイス コンソールにアクセスしてタスクを実行するには、[トポロジ] タブを参照してください。
- デバイス アイコンをクリックするか、コンソール ウィンドウの上にあるタブを使用すると、必要なすべてのデバイスにコンソール アクセスが利用できます。
- 必要な事前設定がすべて適用されました。
- どのデバイスの有効なパスワードまたはホスト名も変更しないでください。
- 次の項目に進む前に、設定を NVRAM に保存します。
- 画面下部の「次へ」をクリックしてこのラボを送信し、次の質問に進みます。
- 「次へ」をクリックすると、ラボは閉じられ、再度開くことができなくなります。

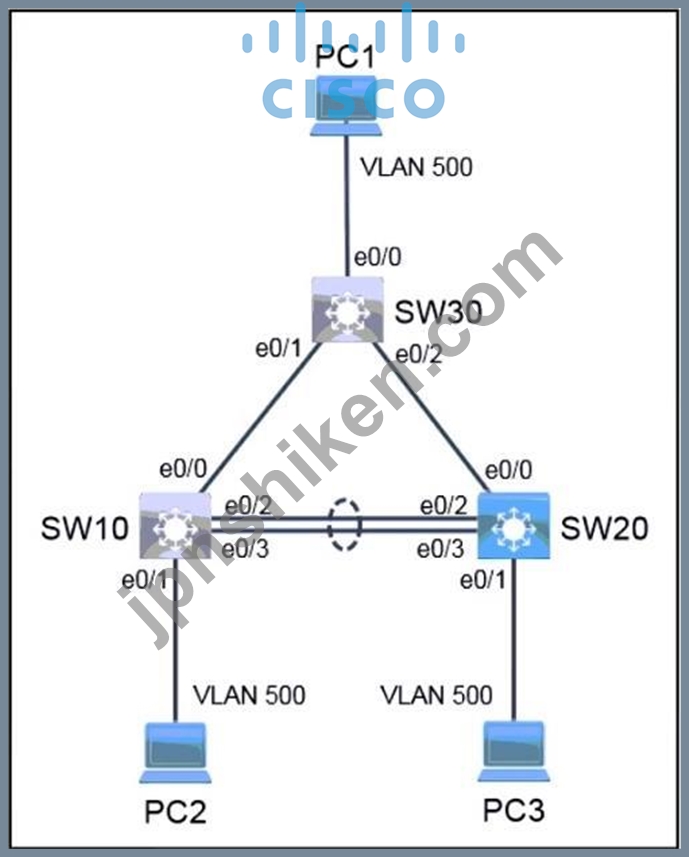

トポロジー

タスク
運用チームは、新しいサイトのネットワーク デバイスの構成を開始しました。次の目標を達成するために構成を完了します。
1. SW20 で Rapid PVST+ を設定します。
2. SW20 と SW30 間のトランクが動作していません。問題をトラブルシューティングし、PC3 がリンクを介して PC1 (10.10.100.10) に ping できることを確認します。
3. SW10 と SW20 間の LACP ポート チャネルが動作していません。問題をトラブルシューティングし、PC3 がポート チャネルを介して PC2 (10.10.100.20) に ping できることを確認します。
注: SW10 または SW30 へのアクセスは提供されません。これらの問題を解決するには、SW20 のみを変更します。すべてのトランクのトラフィックは、アクティブな VLAN のみに制限する必要があります。
