説明
最も単純な形式のパッチアンテナは、グランドプレーンの上に配置された単一の長方形（または円形）の導電性プレートです。パッチアンテナは、薄型で製造が容易なため魅力的です。

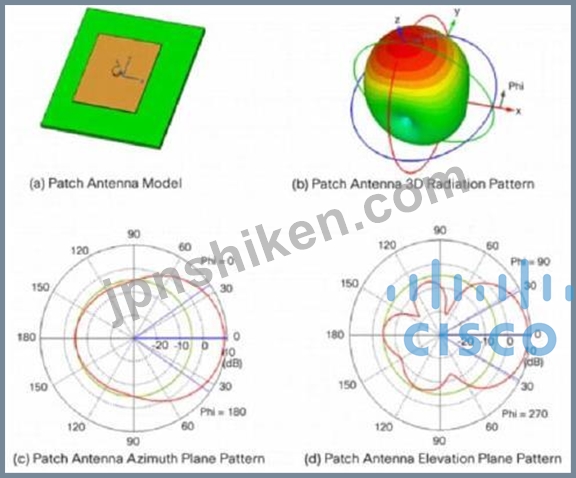

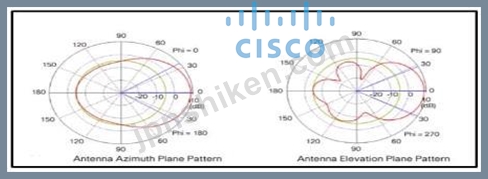

方位角と仰角の平面パターンは、3D放射パターンを単純にスライスすることによって得られます。この場合、方位平面パターンはxz平面をスライスすることによって得られ、仰角平面パターンはyz平面をスライスすることによって形成されます。アンテナの前面から放射されるメインローブが1つあることに注意してください。仰角平面（この場合）には3つのバックローブがあり、そのうちの最も強いものはメインローブのピークから180度遅れており、前後比は約14dBになっています。つまり、ピークから180度遅れたアンテナのゲインは、ピークゲインより14dB低くなります。

繰り返しますが、これらのパターンが上向き、下向き、左向き、右向きのいずれで表示されているかは関係ありません。これは通常、測定システムのアーティファクトです。回答「パッチ」パッチアンテナは、アンテナの前面からエネルギーを放射します。それはパターンの本当の方向を確立します。
