説明/参照：
Explanation:

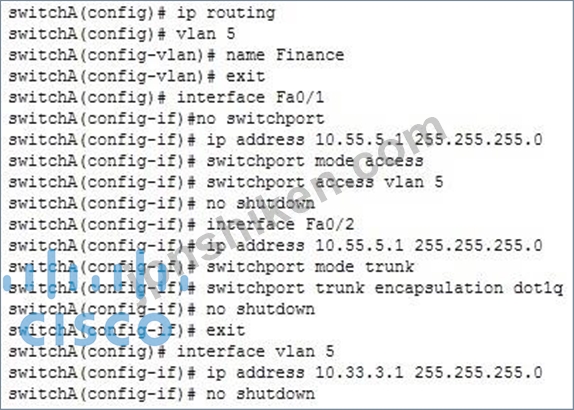

show interfaces vlan 5を実行すると、VLANと回線プロトコルはup / up状態になります。
コマンド。 show interfaces vlanを使用して、VLANの状態と回線プロトコルを表示できます。
次のようになります。
switchA＃show interfaces vlan 5
Vlan5が起動し、回線プロトコルが起動します
ハードウェアはイーサネットSVI、アドレスは031B.70A2.166F（bia 031B.70A2.166F）
インターネットアドレスは10.33.3.1/24です
<出力省略>
与えられた出力で見ることができるようにテキストVlan5は稼働しています、ラインプロトコルは稼働しています
レイヤ2回線プロトコルは両方ともアップ状態です。 VLANと回線プロトコルの両方がアップ/アップ状態にある場合
以下の条件が当てはまります。
VLANがスイッチに設定され、VLANデータベースで有効になっている
VLANが管理上のダウン状態になっていません
VLANには、アップ状態の少なくとも2つのレイヤ2（アクセスまたはトランク）ポートがあります。
VLANと回線プロトコルは管理上のダウン/ダウン状態にはなりません。インターフェースは
そのインターフェイスでshutdownコマンドが使用されている場合に限り、管理上の停止状態になります。この場合、
shutdownコマンドではなく、no shutdownコマンドがVLAN 5インターフェイスで使用されます。ノーシャットダウン
コマンドはVLAN 5インターフェイスを有効にします。
VLANと回線プロトコルはダウン/ダウン状態になりません。次の場合、インターフェイスはダウン状態です。
誤ったケーブルの使用や誤ったIPなど、レイヤ1、レイヤ2、またはレイヤ3の問題がいくつかあります。
割り当てられたアドレスいずれかのインターフェイスがリンクの最後にある場合、インターフェイスはダウン状態になることもあります。
設定が誤っているため、ダウン状態です。ただし、この場合、設定は正しく、
no shutdownコマンドが原因で、VLAN 5はアップステートです。
VLANと回線プロトコルはアップ/ダウン状態になりません。ある場合、インターフェイスは停止状態です。
誤ったケーブルの使用や誤ったIPアドレスなど、レイヤ1、レイヤ2、またはレイヤ3の問題
割り当てられた。レイヤ3スイッチでは、VLAN内のすべてのレイヤ2ポートが回線プロトコルになります。
ダウン状態です。この場合、設定は正しく、VLAN 5のすべてのポートはアップにあります
状態。これはラインプロトコルがダウン状態にあることができないことを意味します。
目的：
レイヤ2テクノロジ
副目標：
VLANの設定と確認
参考文献：
Catalyst 4500シリーズスイッチCisco IOSソフトウェアコンフィギュレーションガイド、12.2（37）SG>レイヤ3の設定
インターフェイス>レイヤ3インターフェイスとしてのVLANの設定
ホーム>記事>ネットワークテクノロジー>ルーティングとスイッチング> Cisco LANスイッチングの基礎：
スイッチの設定>アクセスレイヤの設定
ホーム>サポート>技術サポート> LANスイッチング>レイヤ3スイッチングと転送>
設定>設定例および技術情報>レイヤ3でインターVLANルーティングを設定する方法
スイッチ>インターVLANルーティングの設定
