ケーススタディ。

上記の設定からいくつかの注意点：
+ R2とR3の間のOSPFネットワークタイプは非ブロードキャストです。
Q1：ip ospfデータベースを表示する
Q2：ip ospf interface serial 1/0を表示します。
Q3：ip ospfを表示する
Q4：IPルートを表示する
あなたは、OSPFネットワークを評価し、顧客がその運用について持っている質問に答えるよう求められました。注：show running-configコマンドを使用することは許可されていません。

このシムでは、「show running-config」コマンドを使用することは許可されていませんが、トポロジの詳細を理解できるように、ここで設定をポストします。
R1
インターフェイスLoopback0
IPアドレス1.1.1.1 255.255.255.255
じゃない
インタフェースSerial0 / 0
IPアドレス192.168.13.1 255.255.255.0
ip ospfネットワーク非ブロードキャスト
じゃない
ルーターospf 1
ネットワーク192.168.13.0 0.0.0.255エリア0
ネットワーク1.1.1.1 0.0.0.0エリア0
_______________________________________
R2
インターフェイスループバック0
IPアドレス2.2.2.2 255.255.255.255
じゃない
インターフェースS0 / 0
IPアドレス192.168.23.2 255.255.255.0
ip ospfネットワーク非ブロードキャスト
じゃない
ルーターospf 1
ネットワーク192.168.23.0 0.0.0.255エリア0
ネットワーク2.2.2.2 0.0.0.0エリア0
隣人192.168.23.3
_________________________________________________
R3
インターフェイスループバック0
IPアドレス3.3.3.3 255.255.255.255
じゃない
インターフェイスfa0 / 0
IPアドレス192.168.34.3 255.255.255.0
じゃない
インターフェースS0 / 1
IPアドレス192.168.23.3 255.255.255.0
ip ospfネットワーク非ブロードキャスト
じゃない
インターフェースS0 / 0
IPアドレス192.168.13.3 255.255.255.0
ip ospfネットワーク非ブロードキャスト
じゃない
ルーターospf 1
ネットワーク192.168.13.0 0.0.0.255エリア0
ネットワーク192.168.23.0 0.0.0.255エリア0
ネットワーク192.168.34.0 0.0.0.255エリア1
ネットワーク3.3.3.3 0.0.0.0エリア0
エリア1の仮想リンク4.4.4.4
隣人192.168.23.2
_______________________________________________________________
R4
インターフェイスループバック0
IPアドレス4.4.4.4 255.255.255.255
インターフェイスFastEthernet0 / 0
IPアドレス192.168.34.4 255.255.255.0
インターフェイスFa0 / 1
IPアドレス192.168.45.4 255.255.255.0
じゃない
インターフェースFa1 / 0
IPアドレス192.168.46.4 255.255.255.0
じゃない
ルーターospf 1
ネットワーク192.168.34.0 0.0.0.255エリア1
ネットワーク192.168.45.0 0.0.0.255エリア2
ネットワーク192.168.46.0 0.0.0.255エリア3
ネットワーク4.4.4.4 0.0.0.0エリア1
エリア1の仮想リンク3.3.3.3
エリア2 nssa
エリア3スタブの要約
_________________________________________________________________
R5
インターフェイスLoopback0
IPアドレス5.5.5.5 255.255.255.255
インターフェイスLoopback1
IPアドレス5.5.1.1 255.255.255.255
インターフェイスLoopback2
IPアドレス5.5.2.1 255.255.255.255
インターフェイスLoopback3
IPアドレス5.5.3.1 255.255.255.255
インターフェイスLoopback4
IPアドレス5.5.4.1 255.255.255.255
じゃない
インタフェースFa0 / 0
IPアドレス192.168.45.5 255.255.255.0
じゃない
ルーターospf 1
ネットワーク192.168.45.0 0.0.0.255エリア2
ネットワーク5.5.0.0 0.0.255.255エリア2
エリア2 nssa
_______________________________________________
R6
インタフェースFa0 / 0
IPアドレス192.168.46.6 255.255.255.0
じゃない
インターフェイスループバック0
IPアドレス6.6.6.6 255.255.255.255
じゃない
ルーターospf 1
ネットワーク192.168.46.0 0.0.0.255エリア3
ネットワーク6.6.6.6 0.0.0.0エリア3
エリア3スタブ

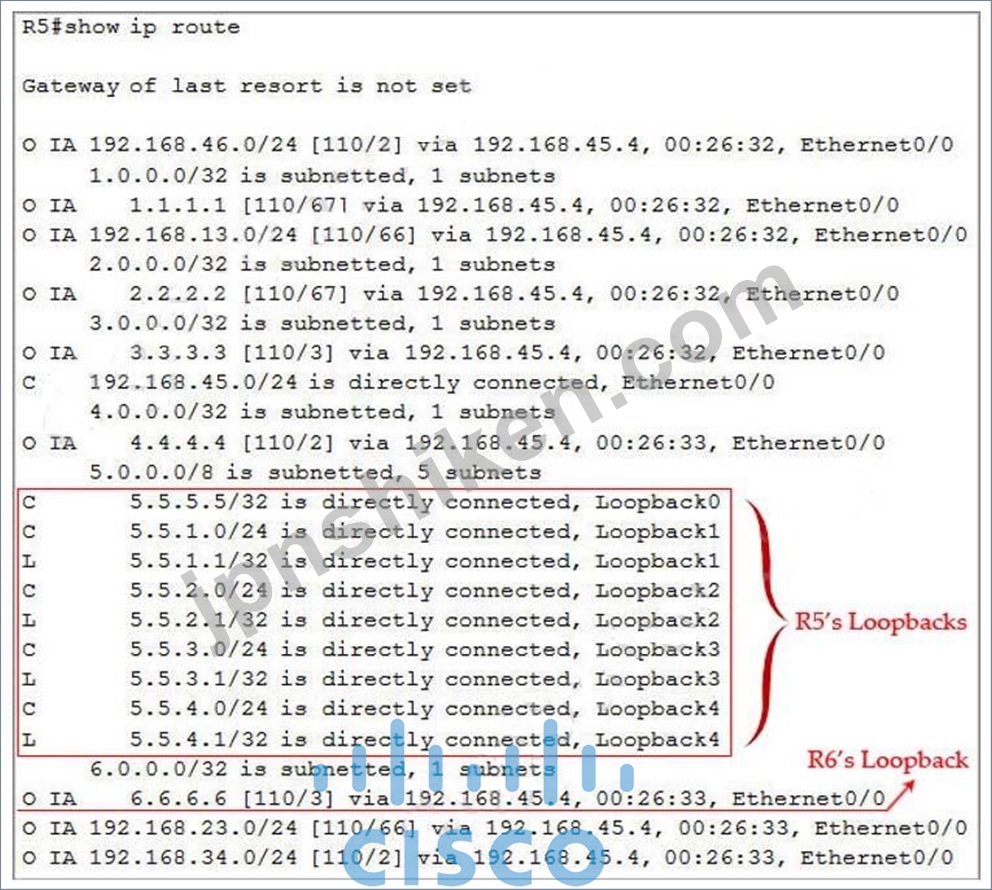

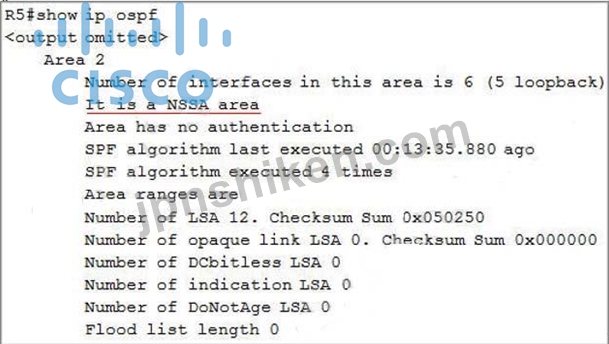

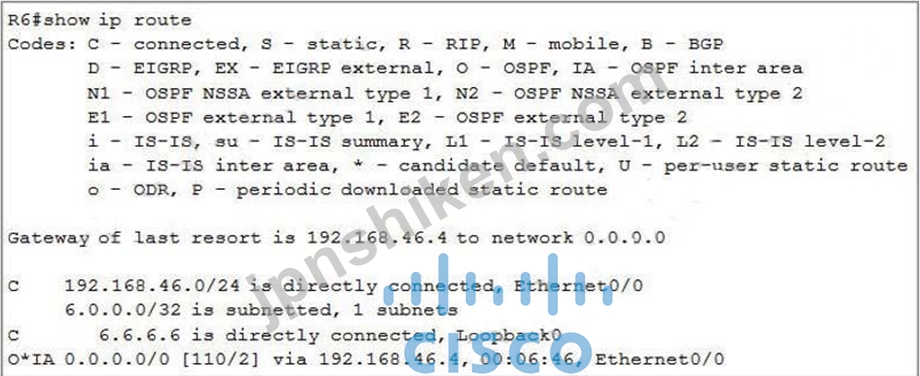

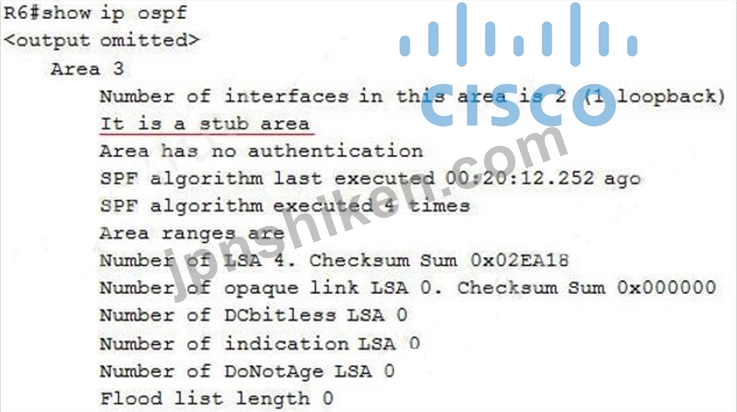

ルータ5および6のエリアは正常なエリアではないです、それらのルーティングテーブルを点検し、どの記述が本当であるか判別して下さいか。
