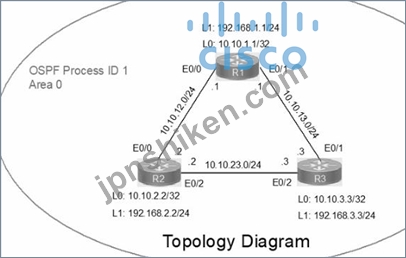

展示を参照してください。


3 つのルーター間の IP 接続が構成されます。OSPF 隣接関係を確立する必要があります。
1. R1 および R2 ルーター ID を、それらの間で共有されるリンクからのインターフェース IP アドレスを使用して構成します。
2. R1 および R3 に向かう最大値で R2 リンクを構成します。R2 が DR になる必要があります。R2 に面する R1 および R3 リンクは、DR 選択のためにデフォルトの OSPF 設定のままにする必要があります。OSPF プロセスをクリアした後、設定を確認します。
3. ホスト ワイルドカード マスクを使用して、3 つのルーターすべてがそれぞれの Loopback1 ネットワークをアドバタイズするように設定します。
4. R1 と R3 の間のリンクを設定して、他の OSPF ルーターを追加する機能を無効にします。
正解:
Answer as below configuration:
on R1
conf terminal
interface Loopback0
ip address 10.10.1.1 255.255.255.255
!
interface Loopback1
ip address 192.168.1.1 255.255.255.0
!
interface Ethernet0/0
no shut
ip address 10.10.12.1 255.255.255.0
ip ospf 1 area 0
duplex auto
!
interface Ethernet0/1
no shut
ip address 10.10.13.1 255.255.255.0
ip ospf 1 area 0
duplex auto
!
router ospf 1
router-id 10.10.12.1
network 10.10.1.1 0.0.0.0 area 0
network 192.168.1.0 0.0.0.255 area 0
!
copy run star
---------------------------------------
On R2
conf terminal
interface Loopback0
ip address 10.10.2.2 255.255.255.255
!
interface Loopback1
ip address 192.168.2.2 255.255.255.0
!
interface Ethernet0/0
no shut
ip address 10.10.12.2 255.255.255.0
ip ospf priority 255
ip ospf 1 area 0
duplex auto
!
interface Ethernet0/2
no shut
ip address 10.10.23.2 255.255.255.0
ip ospf priority 255
ip ospf 1 area 0
duplex auto
!
router ospf 1
network 10.10.2.2 0.0.0.0 area 0
network 192.168.2.0 0.0.0.255 area 0
!
copy runs start
-----------------------
On R3
conf ter
interface Loopback0
ip address 10.10.3.3 255.255.255.255
!
interface Loopback1
ip address 192.168.3.3 255.255.255.0
!
interface Ethernet0/1
no shut
ip address 10.10.13.3 255.255.255.0
ip ospf 1 area 0
duplex auto
!
interface Ethernet0/2
no shut
ip address 10.10.23.3 255.255.255.0
ip ospf 1 area 0
duplex auto
!
router ospf 1
network 10.10.3.3 0.0.0.0 area 0
network 192.168.3.0 0.0.0.255 area 0
!
copy run start
!
