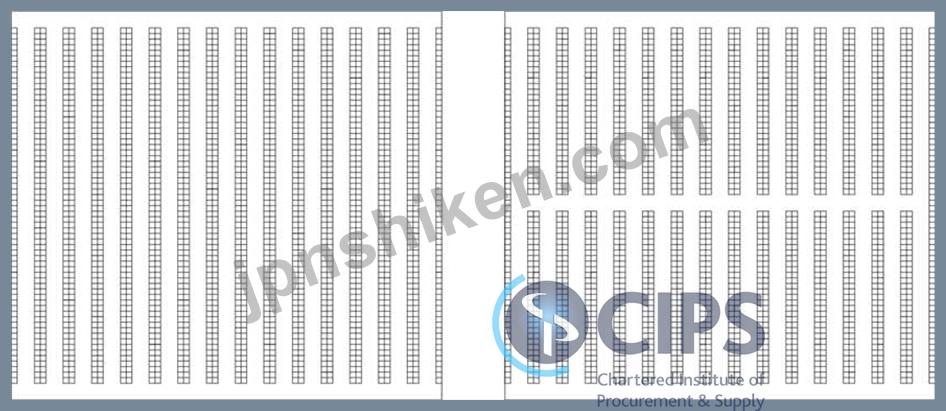

従来の倉庫では、保管ラックは、作業員がピッキング通路間をすばやく移動できるように、おそらく 1 つまたは複数のクロス通路を使用して、平行なピッキング通路を作成するように配置されています。この構造により、労働者はピッキング場所まで直線距離 (南北および東西) を移動する必要があります。

Kevin R. Gue と Russell D. Meller は、別の通路の設計を提案しました。
- 「扇」型のレイアウト (または「フライング V」)。このレイアウトでは、平行なピッキング通路が維持されますが、クロス通路が異なる形状を取ることができます。移動が V の下部で開始および終了する場合、Gue と Meller は、1 つのパレットを取得するために予想される距離が、この倉庫では同等の従来の設計よりも 10% 短くなります。
- ヘリンボーン型のレイアウト (または一般的にフィッシュボーン レイアウトと呼ばれる) は、従来の倉庫の垂直ピッキング列と、倉庫全体を横切る V 字型の斜めの路地で分割された水平ピッキング列の 2 番目のセットを組み合わせたものです。典型的な倉庫設計に対するこの単純な変更により、従業員 (フォークリフトの運転手など) はピッキング場所間の移動速度を上げることができます。レイアウトの再構成によって達成される効率の向上により、従来の構成を使用した同等の倉庫と比較して、ピッキング コストが最大 23% 削減されます。

参照
通路のデザイン - ケビン・ゲ
LO 1、AC 1.1
