* マルチリーダーコンポーネントの理解:

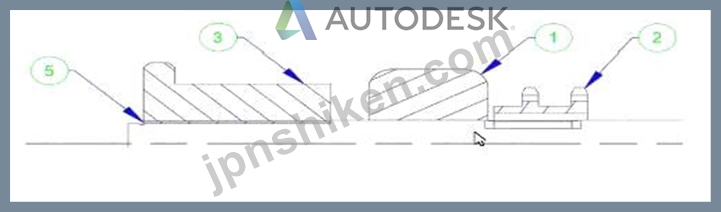

* マルチリーダー注釈は、リーダー線とブロック (この場合は円) で構成されます。
* これらのコンポーネントの表示は、レイヤーと色の設定によって影響を受けます。
* レイヤーと色の設定:
* リーダー部分は、青色に設定された LEADERS レイヤー上にあるため、青色で表示されます。
* 円形ブロックは、その内容がレイヤー 0 にあり、ByBlock に設定されているため、緑色で表示されます。つまり、上書きされない限り、ブロックは挿入先のレイヤーのプロパティを取得します。
* 色設定の組み合わせ:
* オプション D: 引出線に ByLayer、ブロックに Green を選択すると、引出線は青 (LEADERS レイヤーから)、ブロックは緑 (明示的に緑に設定) になります。
* オプションB: リーダーとブロックの両方にByLayerを指定すると、リーダーは青になります（LEADERSから
* レイヤー) であり、ブロックは定義で設定された緑色を継承します。
* 結論：
* 説明した色設定を実現するための正しい 2 つの組み合わせは、ByLayer Green と ByLayer ByLayer です。
参考文献:
* マルチ引出線に関する AutoCAD ヘルプ ドキュメント。
* レイヤーと色の管理に関する AutoCAD ユーザー ガイド。
