Explanation:
真実

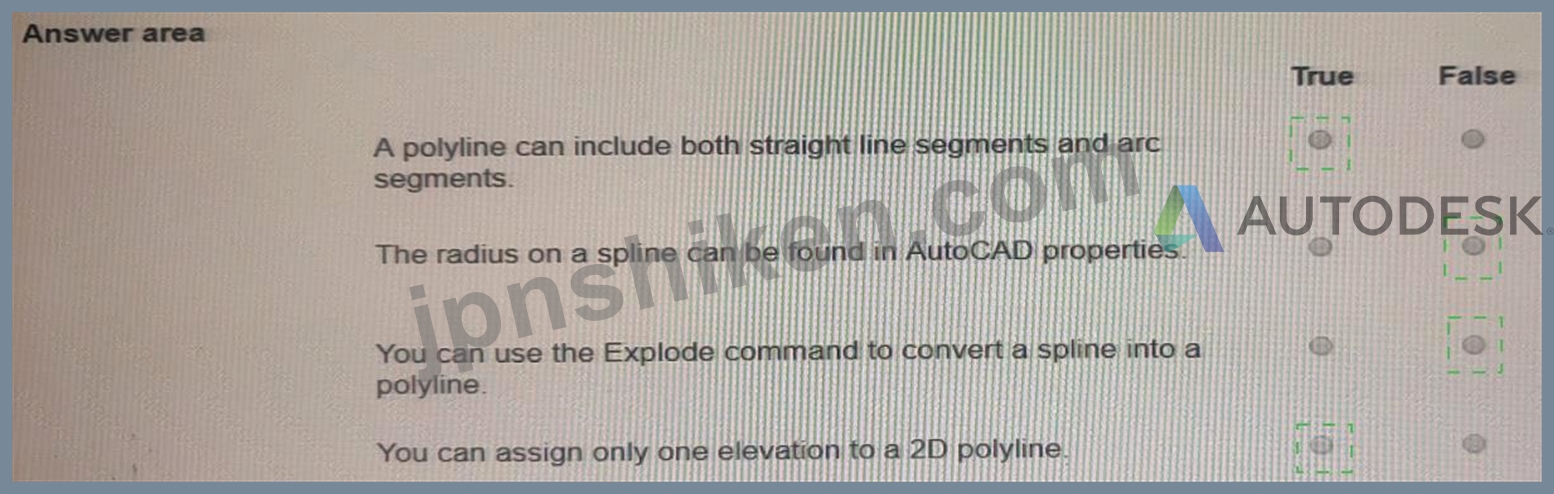

1. AutoCAD for Design and Drafting ドキュメント 1 によると、ポリラインは、1 つのオブジェクトとして作成された、接続された一連の線分です。直線セグメント、円弧セグメント、またはこれら 2 つの組み合わせを作成できます 2341。したがって、正解は True です。ポリラインには、直線セグメントと円弧セグメントの両方を含めることができます。
2. False。AutoCAD for Design and Drafting ドキュメント 1 によると、スプラインは、フィット ポイントのセットまたはその近くを通過するか、コントロール フレームの頂点によって定義される滑らかな曲線です。スプラインの半径は一定ではなく、曲線上の各ポイントでローカル半径を持ちます 2。したがって、AutoCAD はスプライン曲線の半径を直接寸法付けしたり表示したりすることはできません 23。FLATTEN コマンドを使用して曲線を円弧セグメントに分解する 2 や、円弧をアクティブにして上部にポリラインを作成する 3 などの回避策を使用できますが、これらは正確でなかったり、望ましくない場合があります。したがって、正解は False です。スプラインの半径は、AutoCAD のプロパティでは見つかりません。3. TrueAutoCAD for Design and Drafting ドキュメント 1 によると、2D ポリラインは、単一のオブジェクトとして作成された、接続された一連の線分です。2D ポリラインの標高は、ポリライン標高編集コマンド 2 を使用して指定できます。ただし、このコマンドは、ポリライン 2 のすべての頂点に同じ標高を割り当てます。したがって、2D ポリラインの異なるセグメントまたはポイントに異なる標高を割り当てることはできません。したがって、正解は True です。2D ポリラインには 1 つの標高のみを割り当てることができます。
