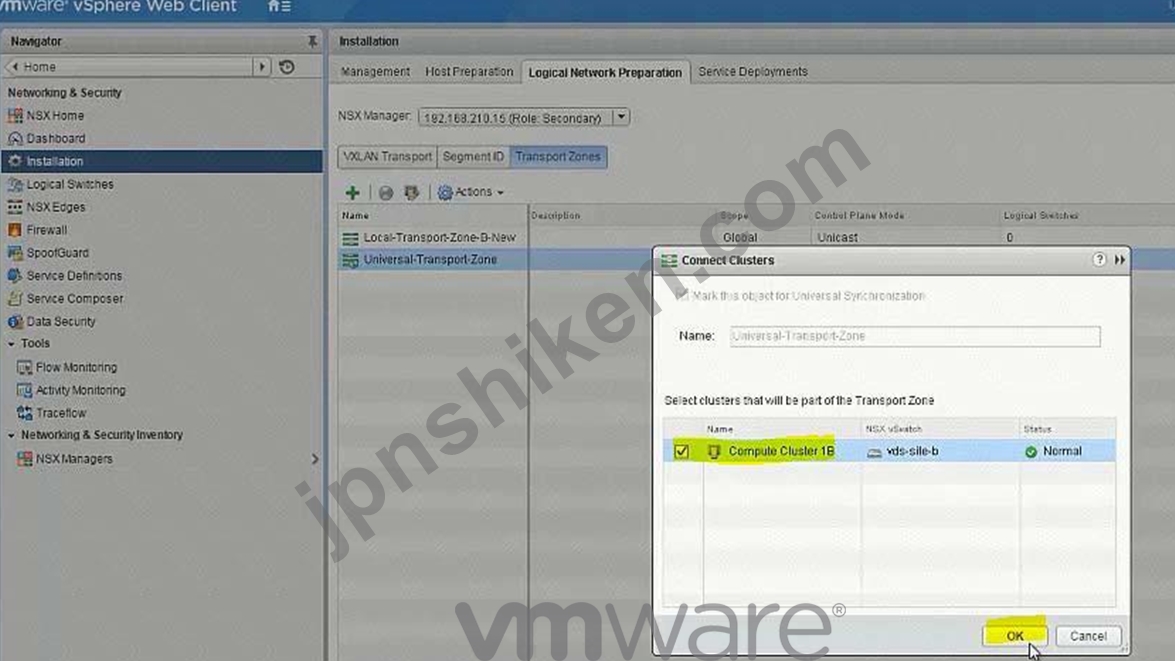

複数のvCenterインスタンスにデプロイされたアプリケーション仮想マシンをサポートできる多層ネットワークを構築します。
要件：
vCenter：vcsa-01a.corp.local
クレデンシャル：[email protected] / VMware1！

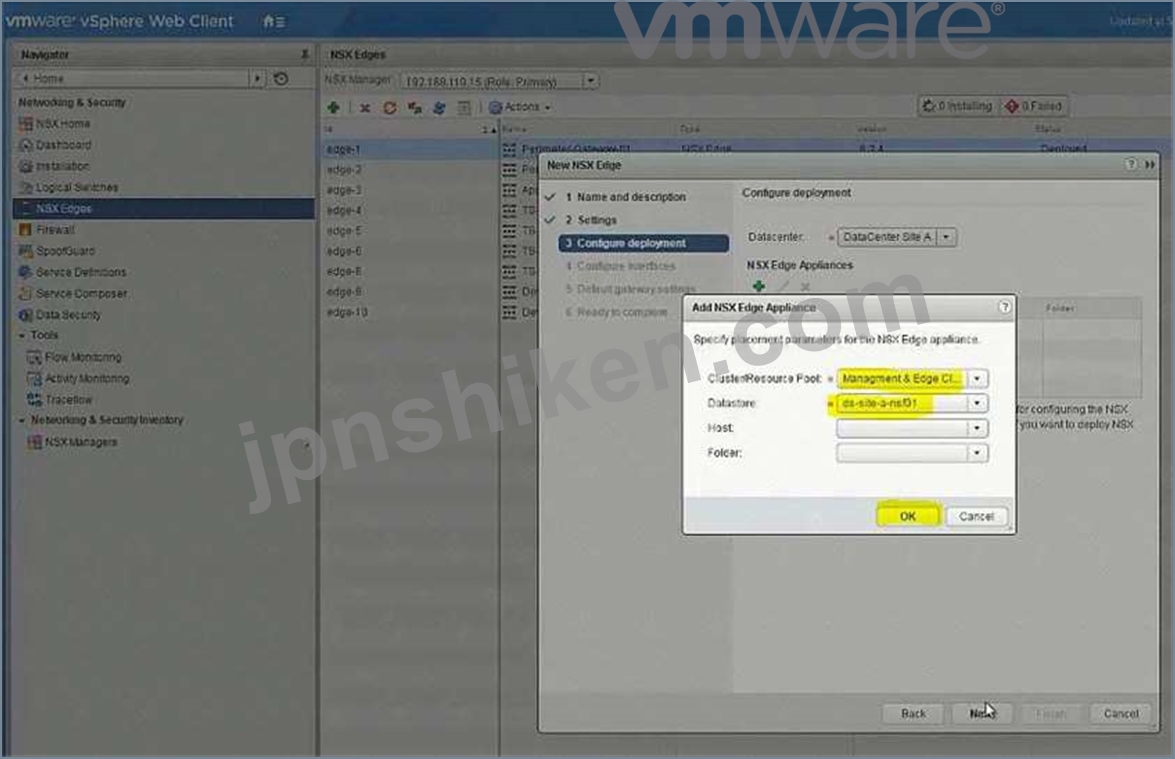

リソースプール：管理およびエッジクラスター1A

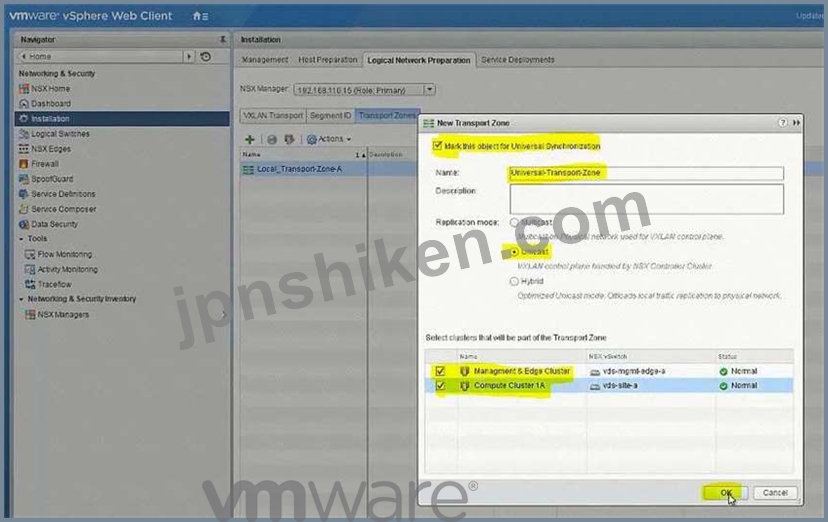

基盤となる物理ネットワークはマルチキャストをサポートしていません。
作成されるすべての新しいアイテムには、接頭辞「U」の後に関数名と接尾辞「新規」が続く必要があります。
つまり、U-App-Tier-NEW。

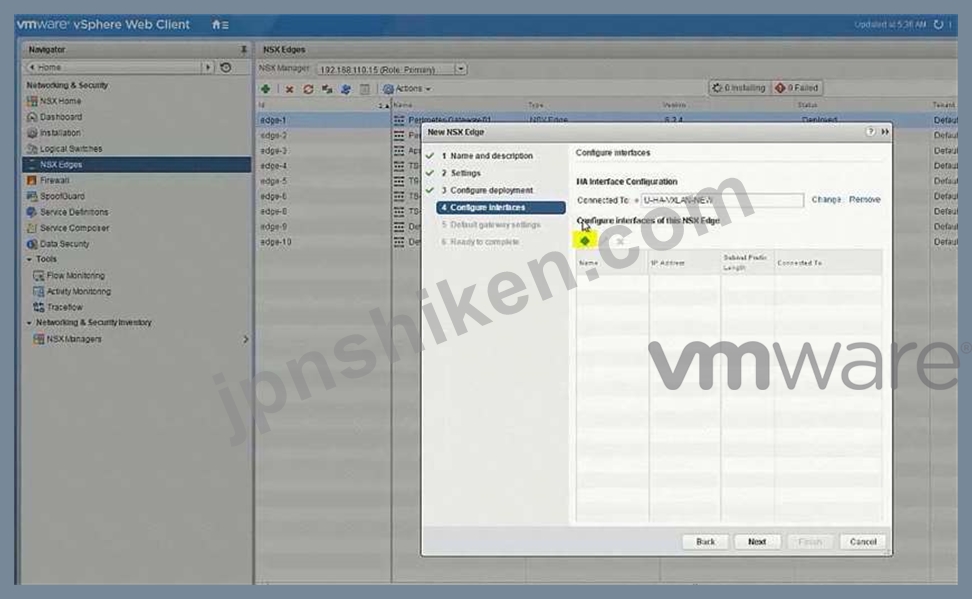

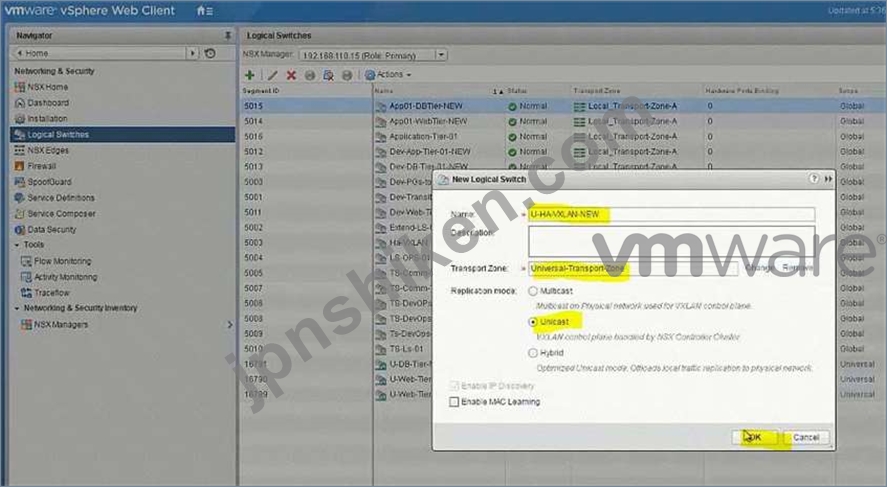

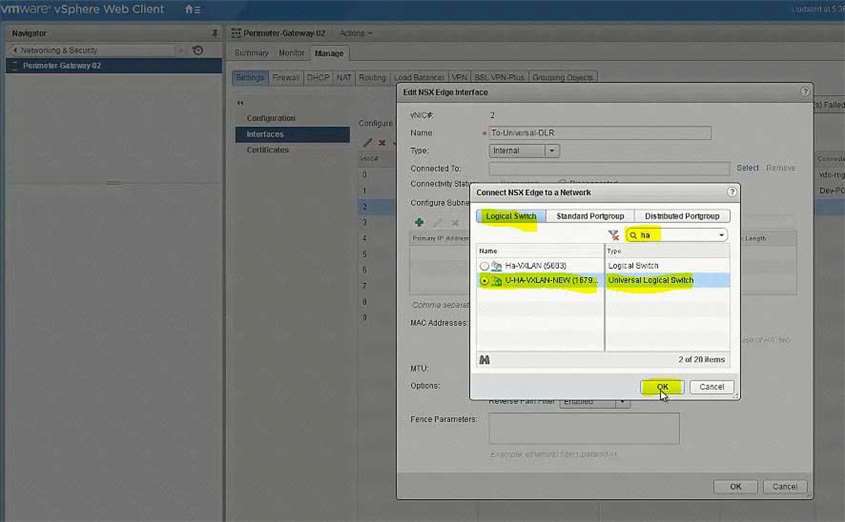

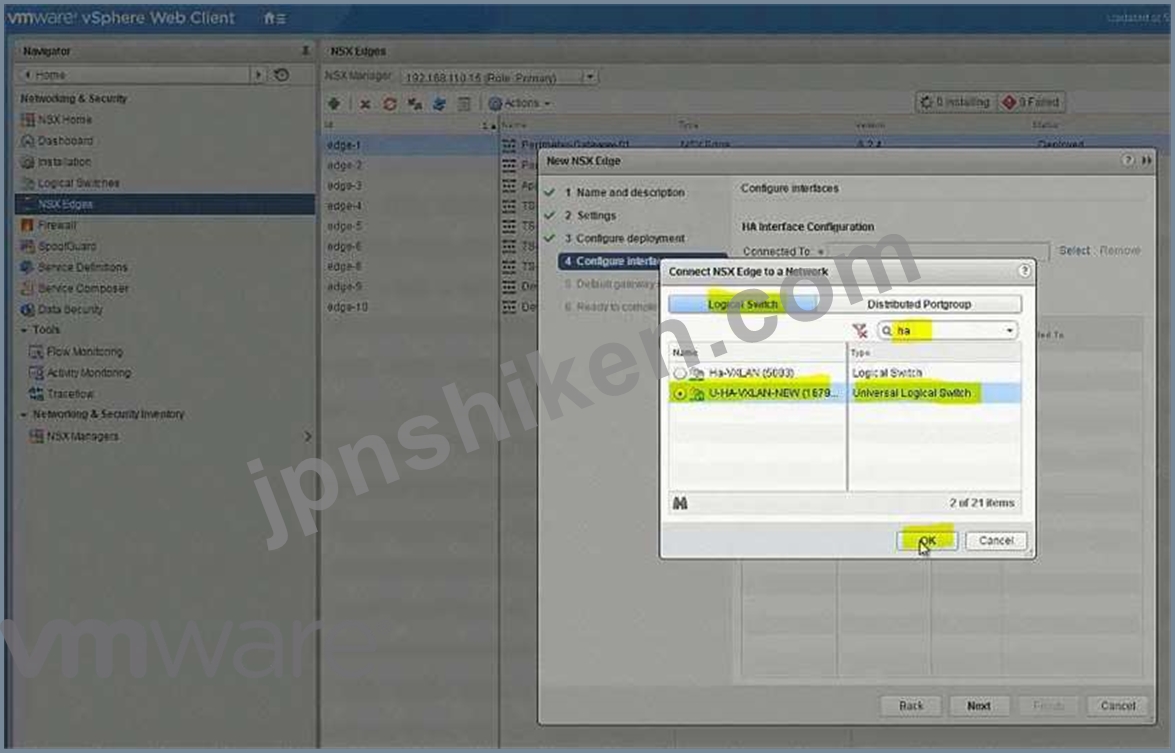

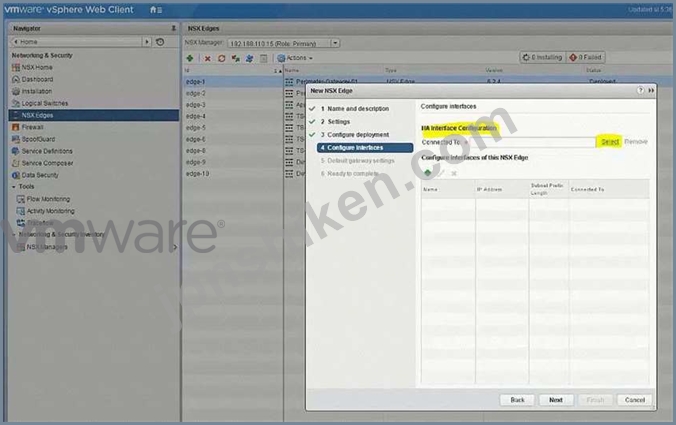

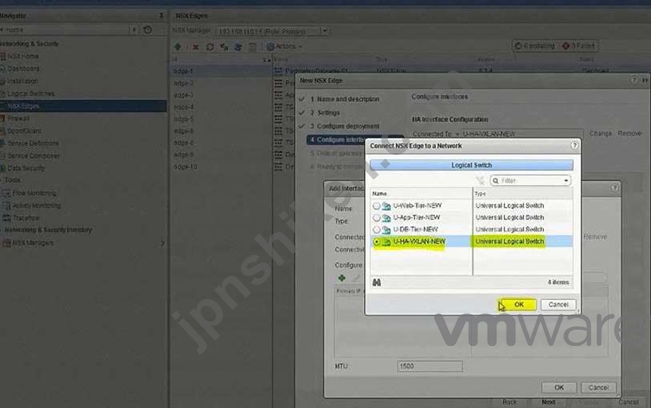

LS forHA管理インターフェイスcalleU-HA-VXLAN = NEWを作成しますが、展開されているエッジデバイスでHAを有効にしないでください。

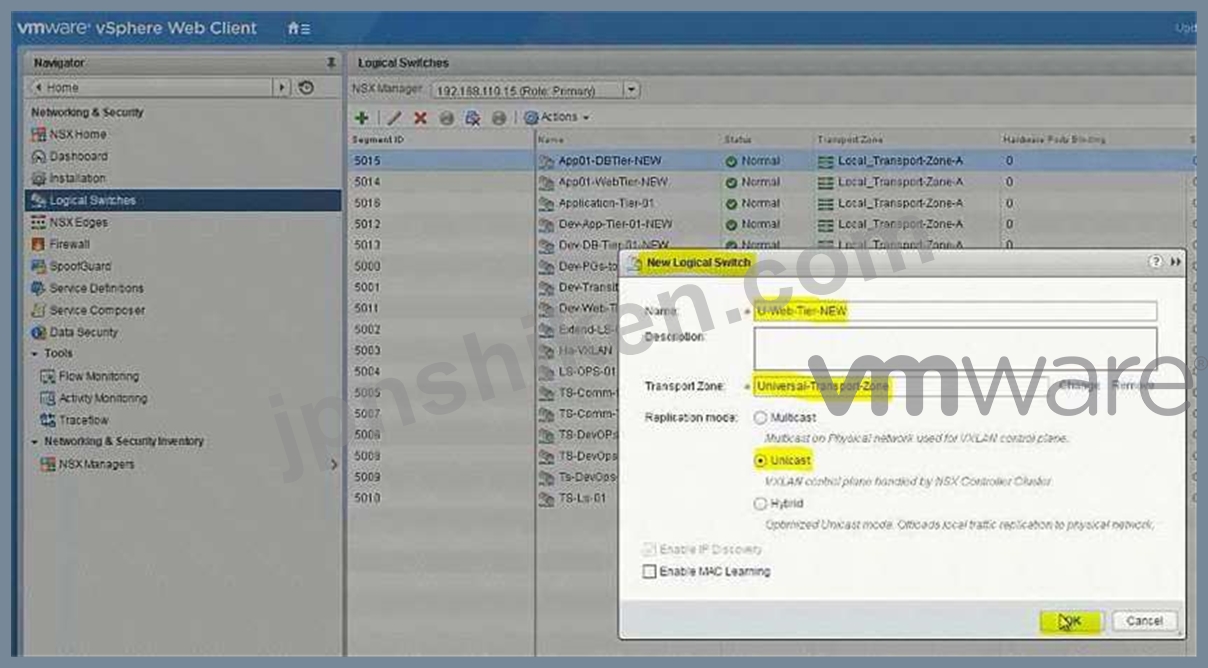

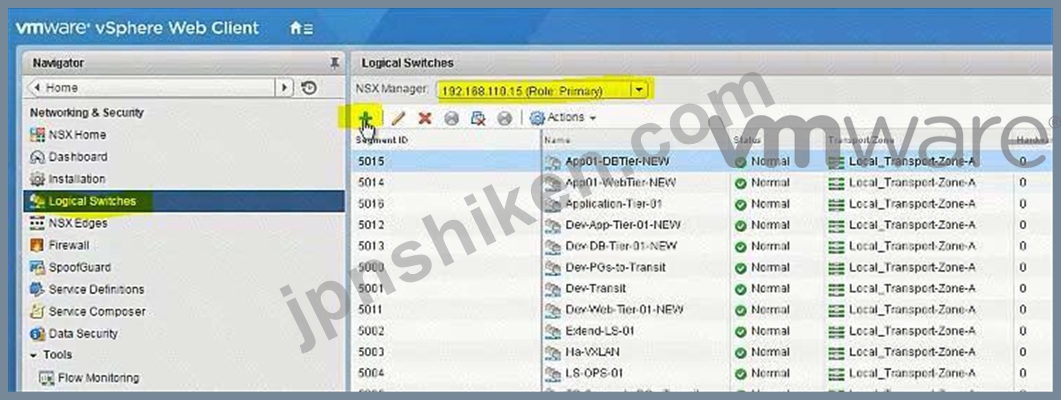

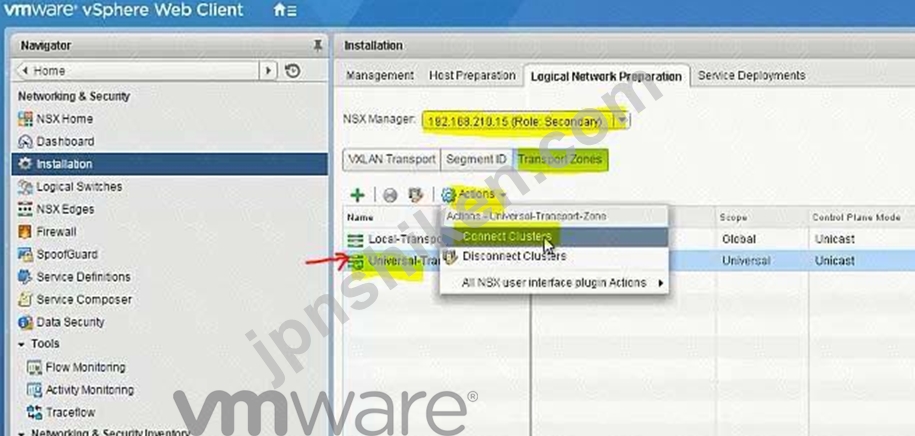

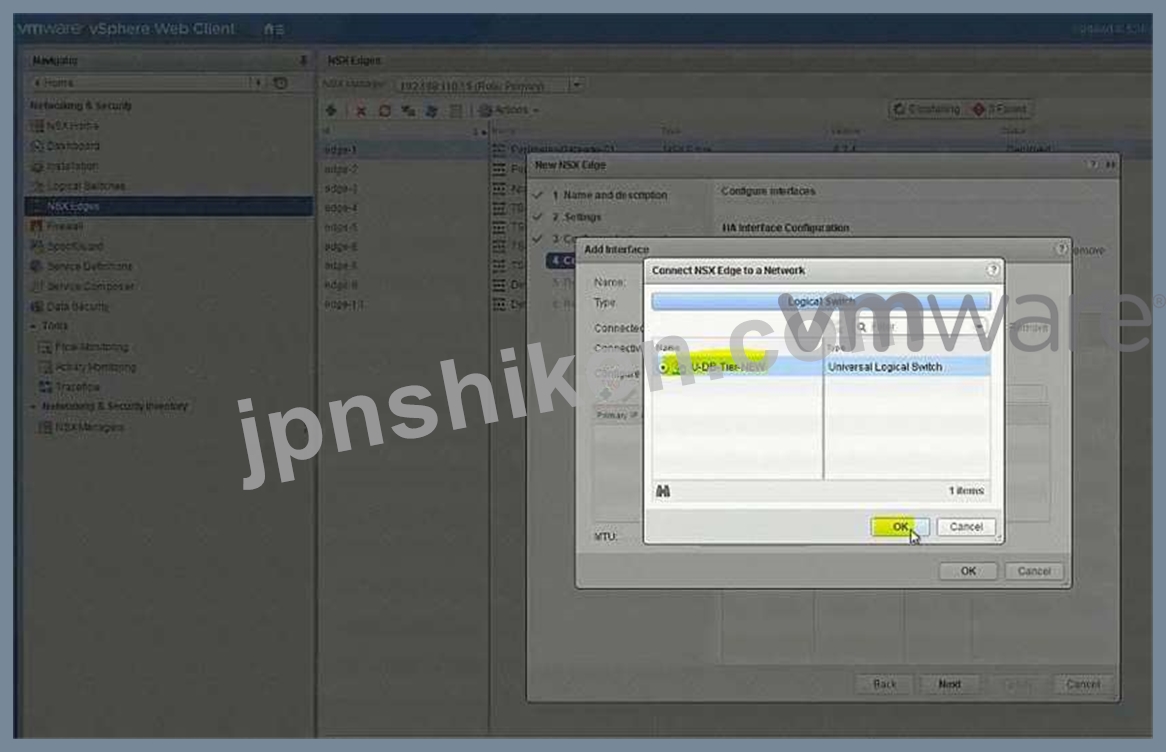

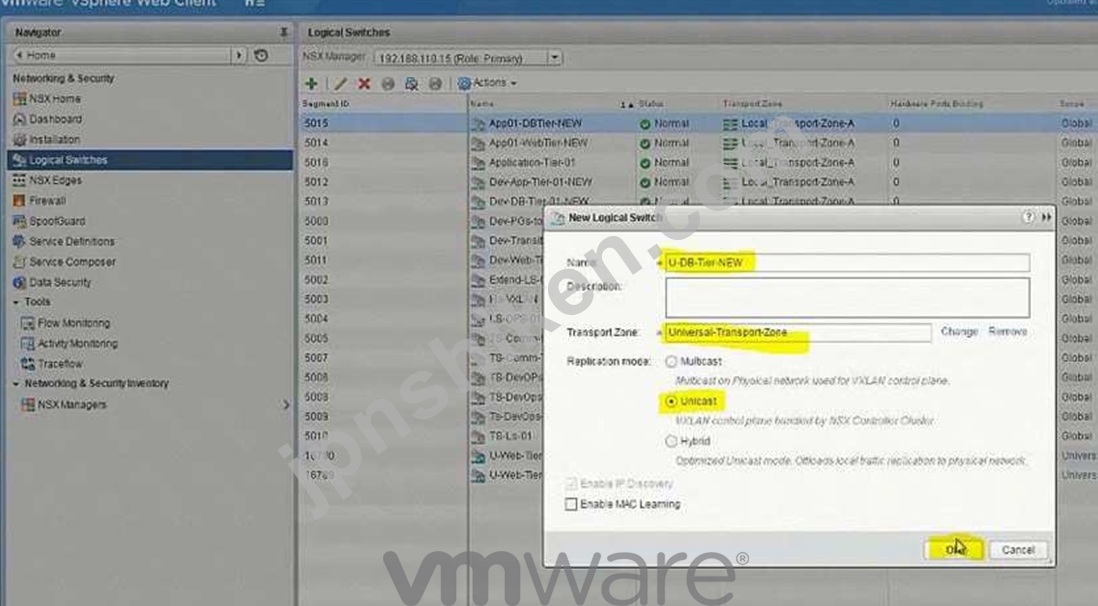

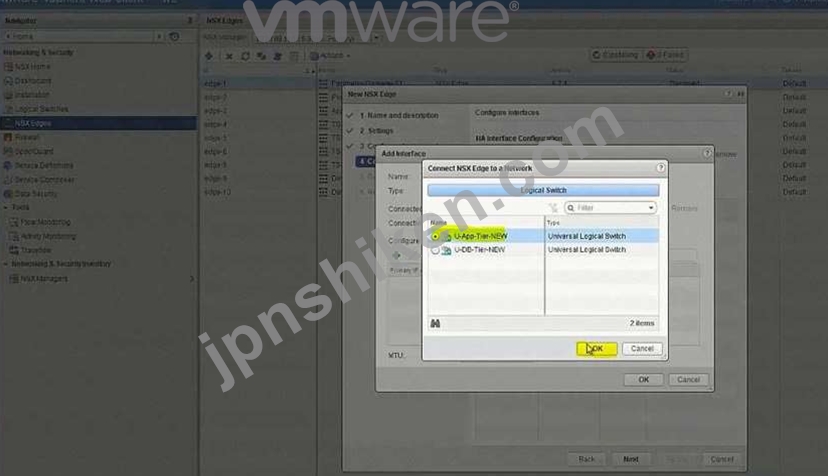

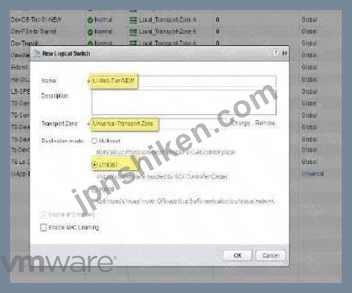

両方のNSXManagerインスタンスで共有される3層アプリケーションに別々のサブネットを使用して論理スイッチをデプロイします。

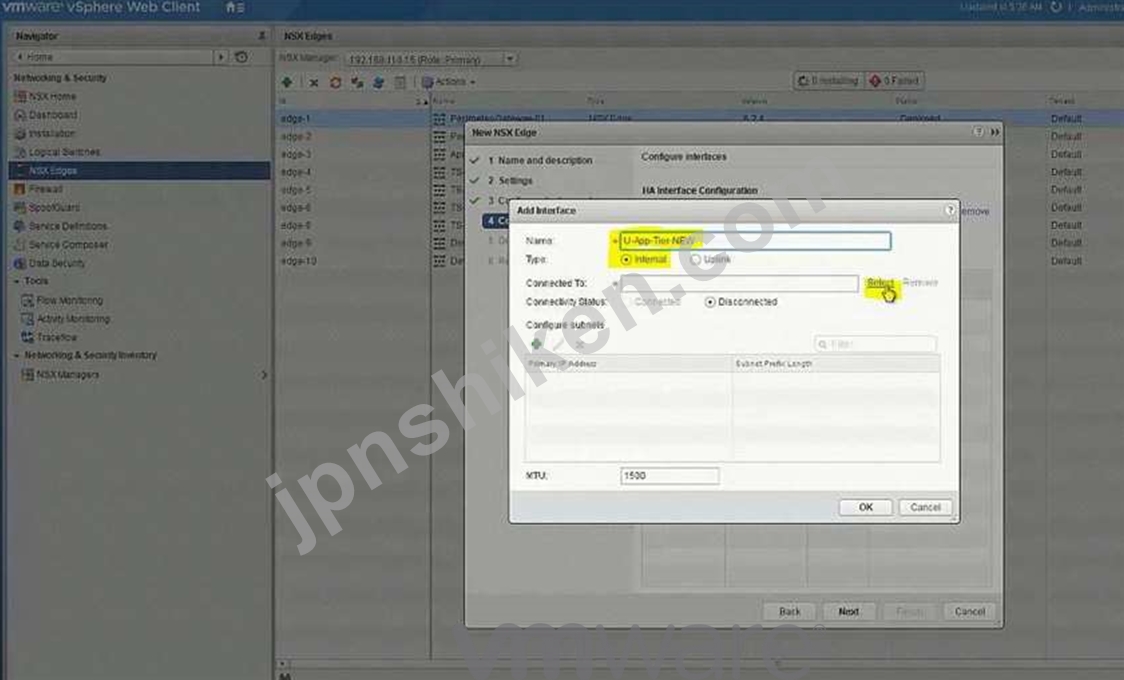

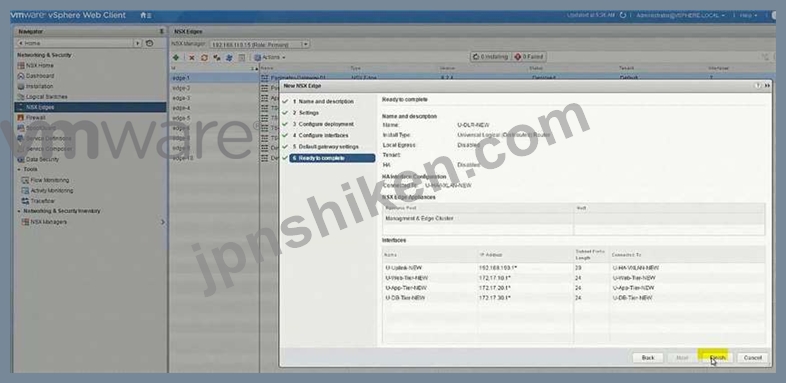

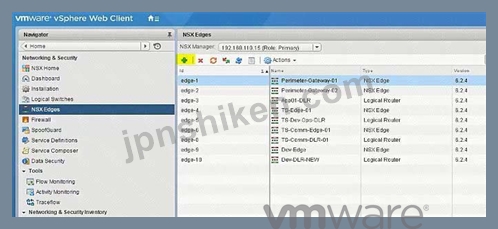

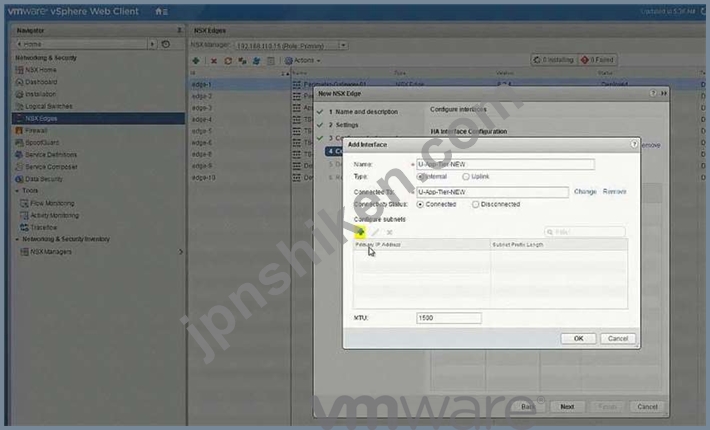

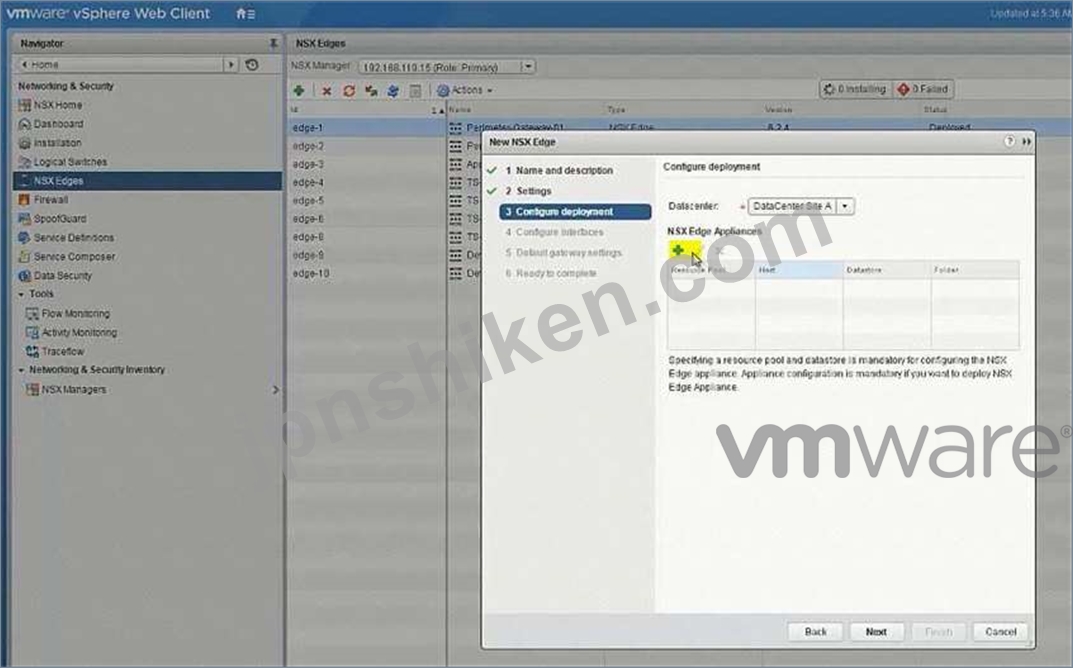

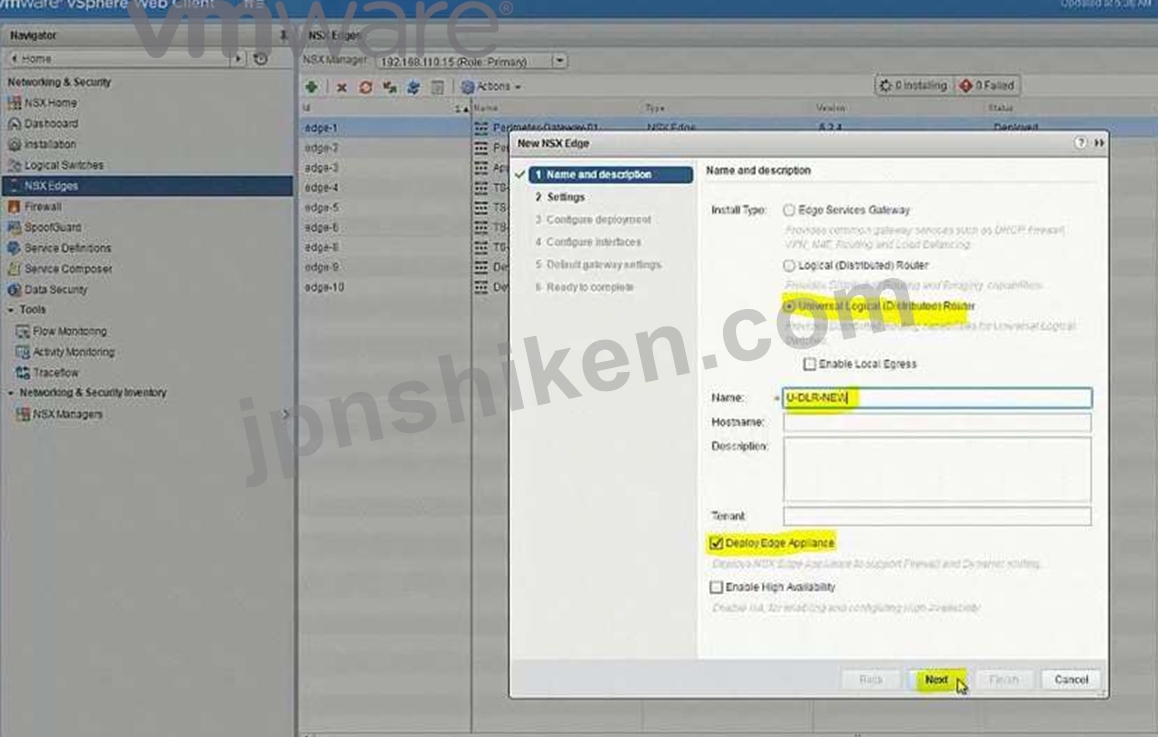

多層ネットワークの複数のvCenterインスタンスで使用される必要な東西ルーティングコンポーネントを展開します。

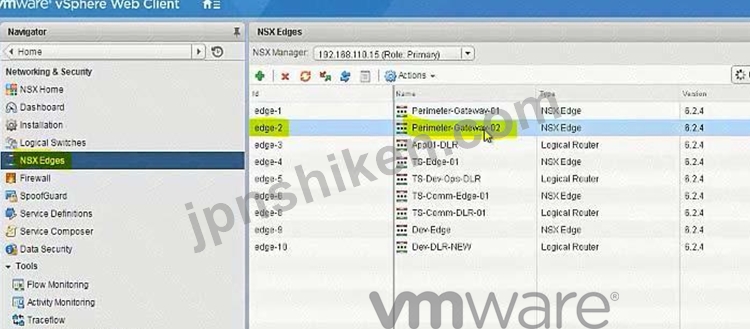

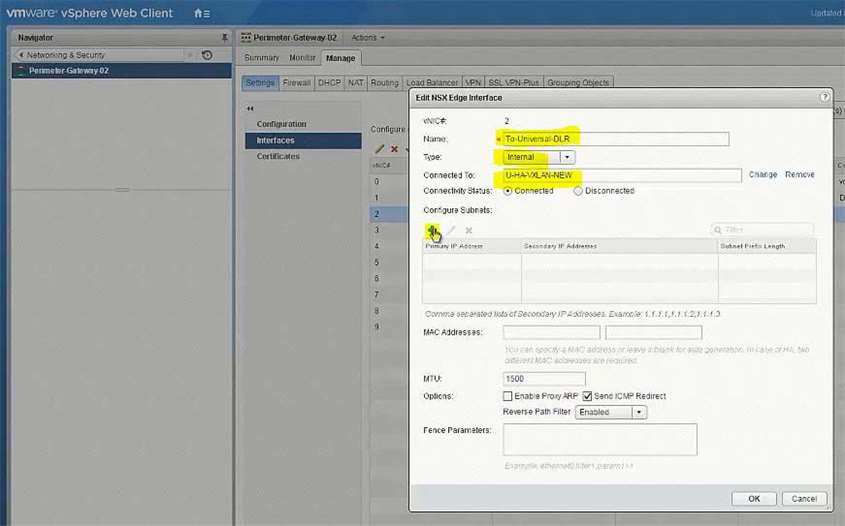

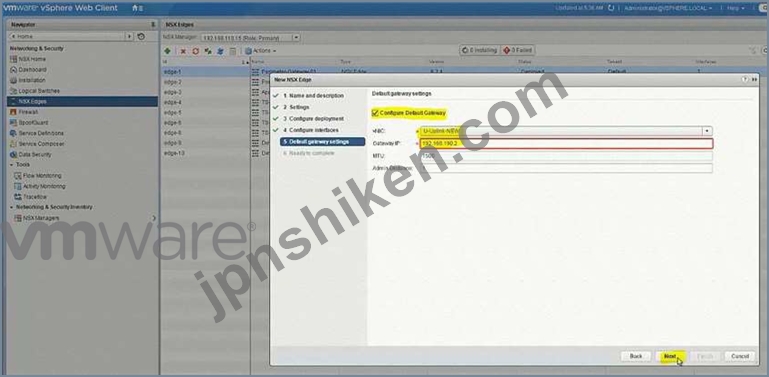

東/西ルーターからPerimeter-Gateway02（テナントルーター）までのデフォルトゲートウェイを利用します。

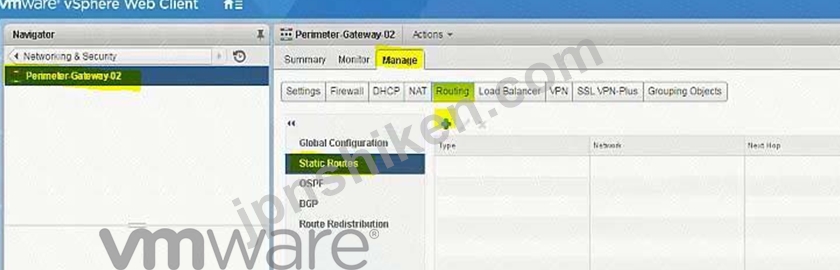

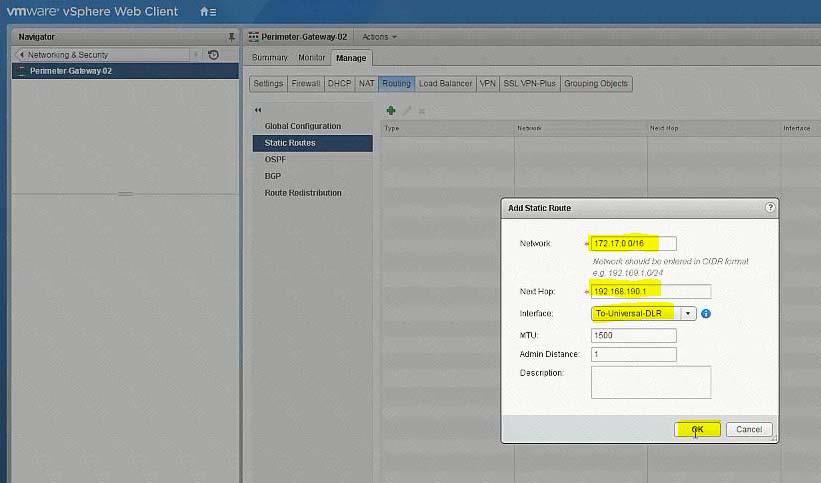

テナントルーターからの静的ルートを利用して、アプリケーションの3つの層に到達します。
層のサブネット：

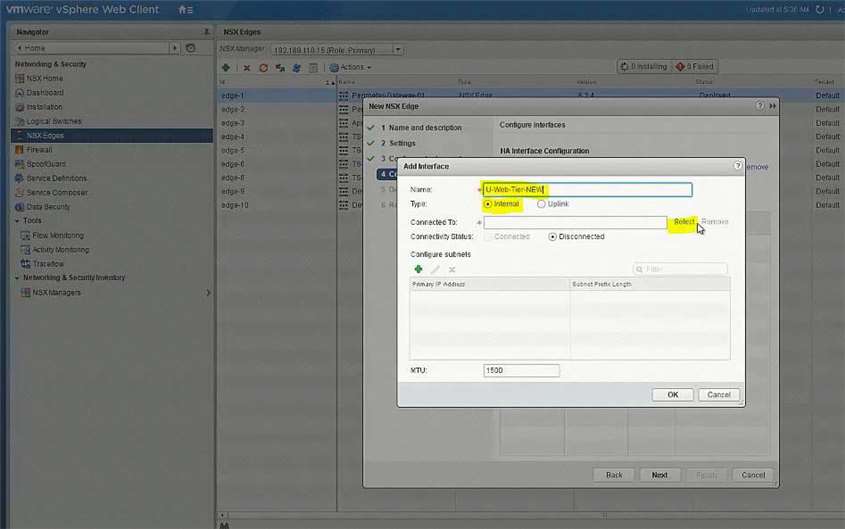

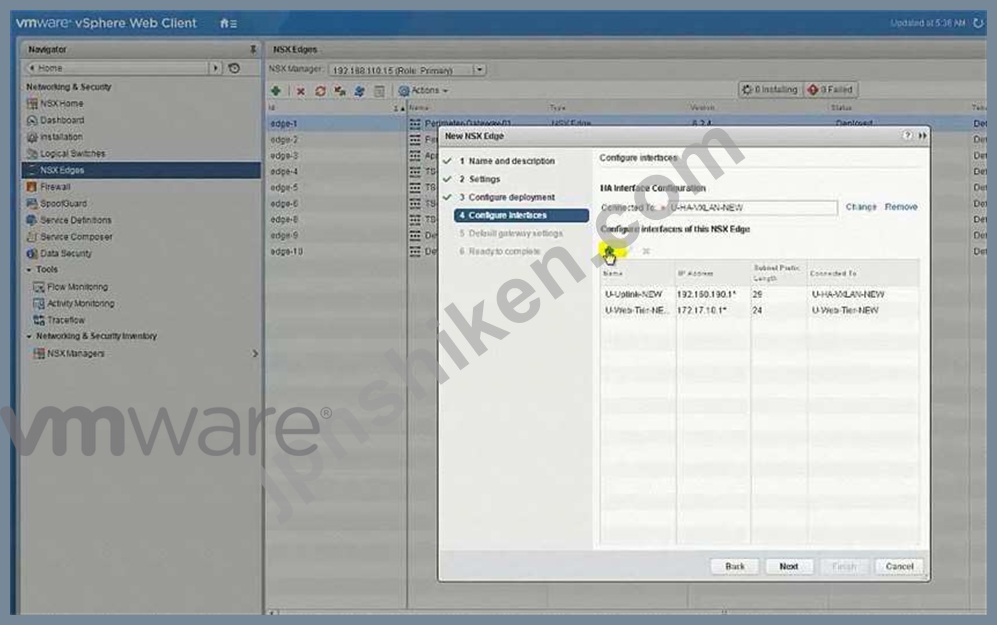

Web層の場合は172.7.10.0/24。

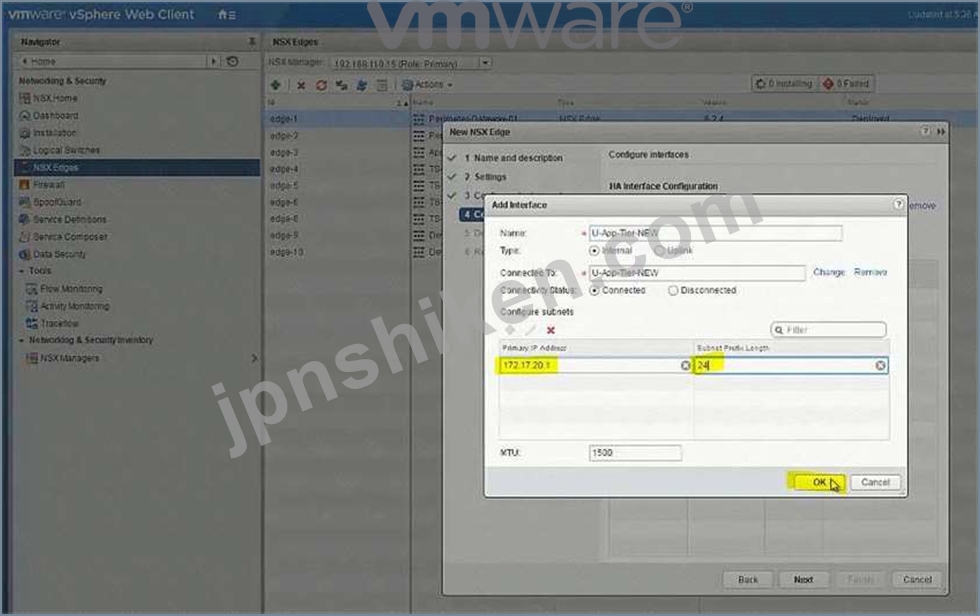

アプリ層の場合は172.17.20.1/24。
データベースTeirの場合は172.17.30.0/24。

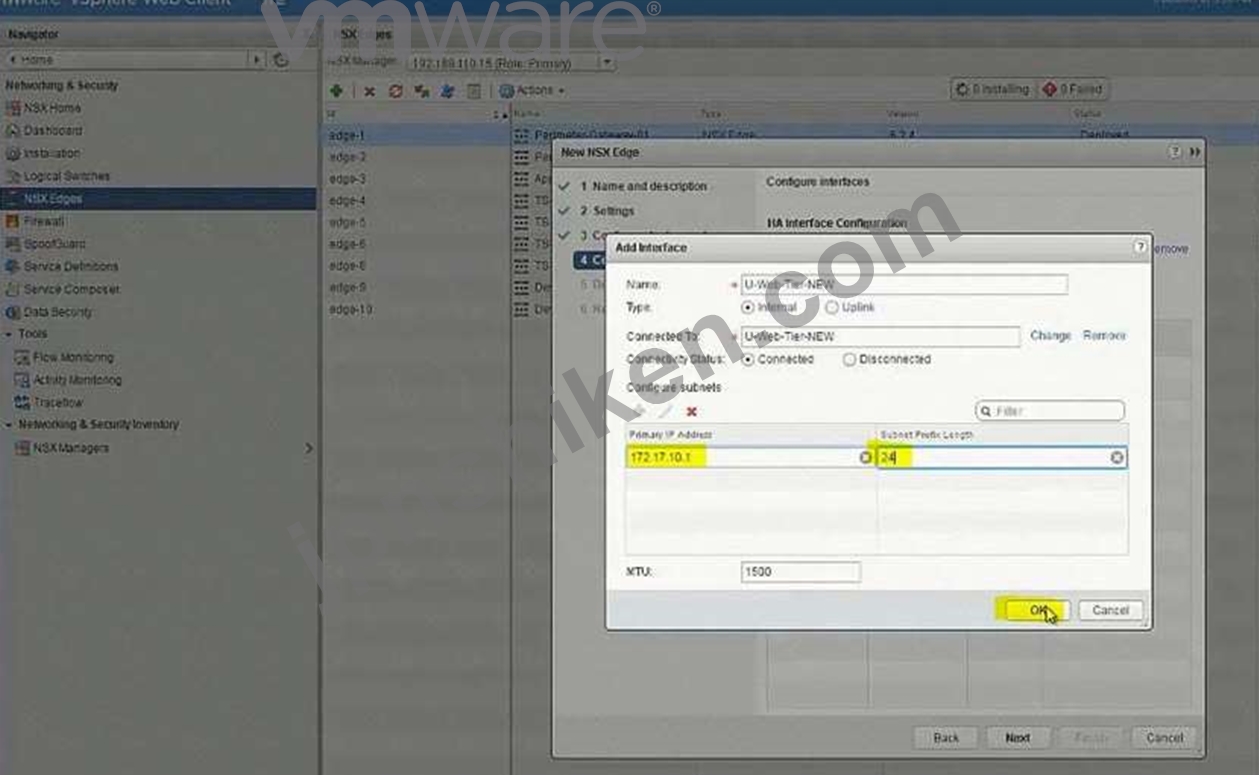

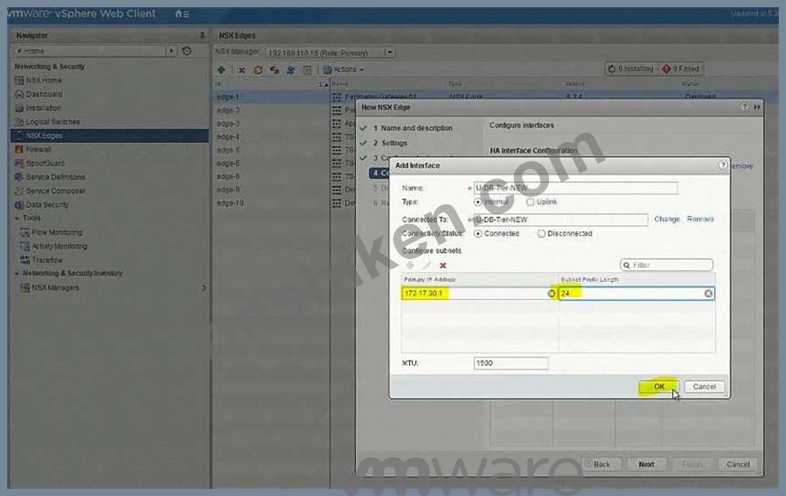

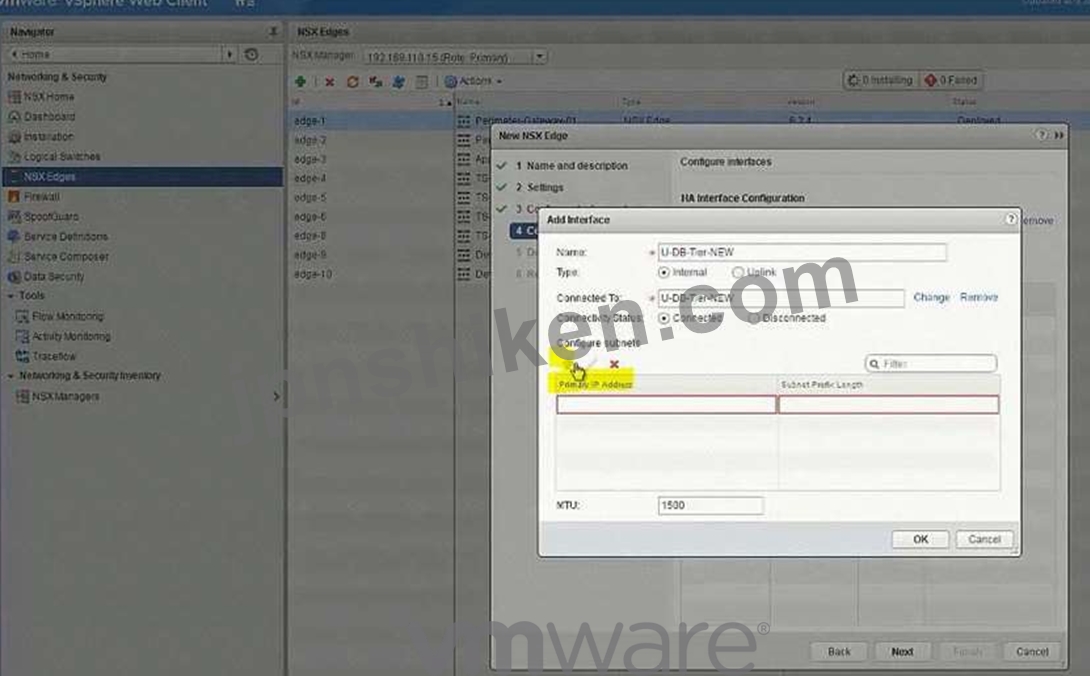

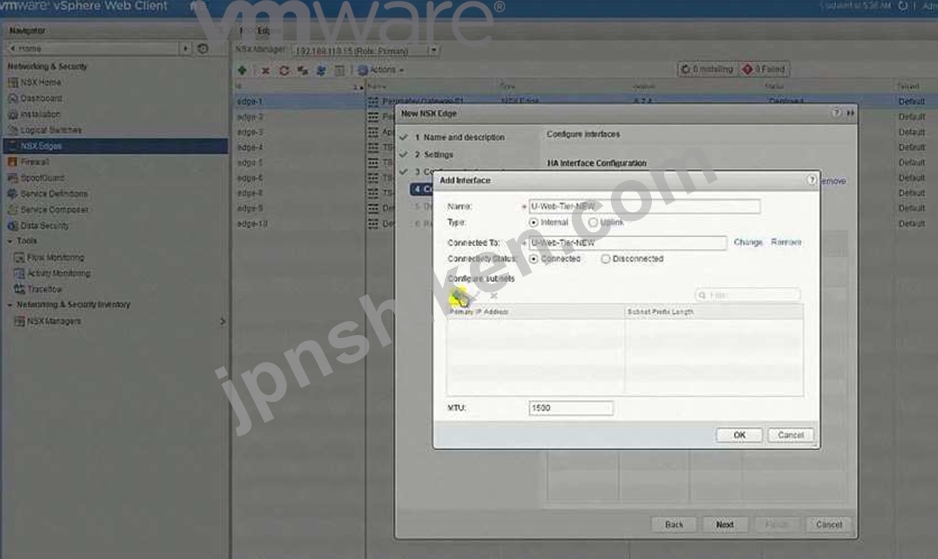

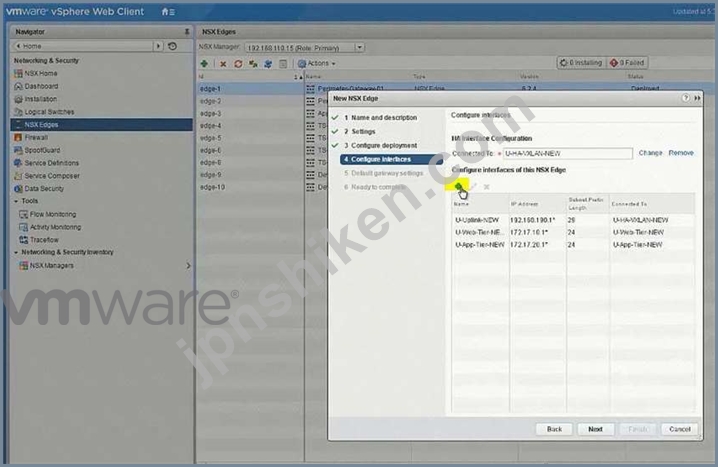

各層のルーターで最初に使用可能なIPアドレスを使用します。

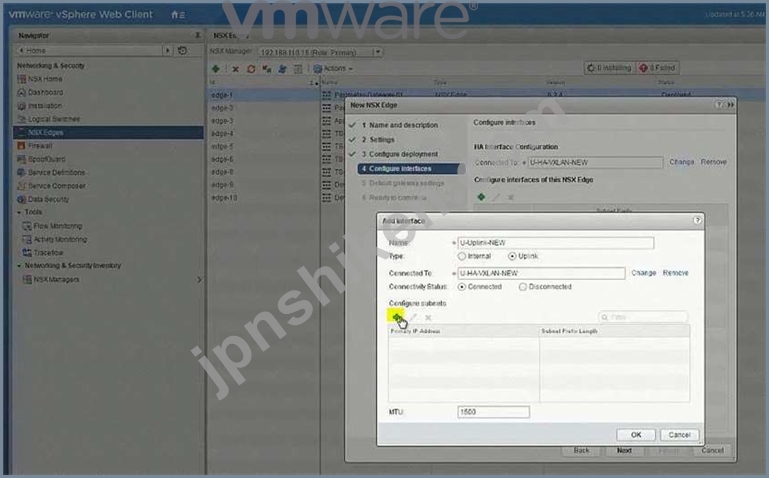

アプリケーション層ルーティングからテナントルーターへのトランジットVXLANアップリンクのサブネット。
192.168.190.0 / 29

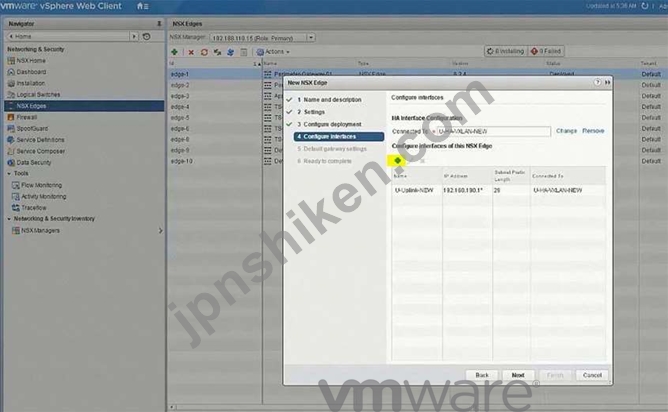

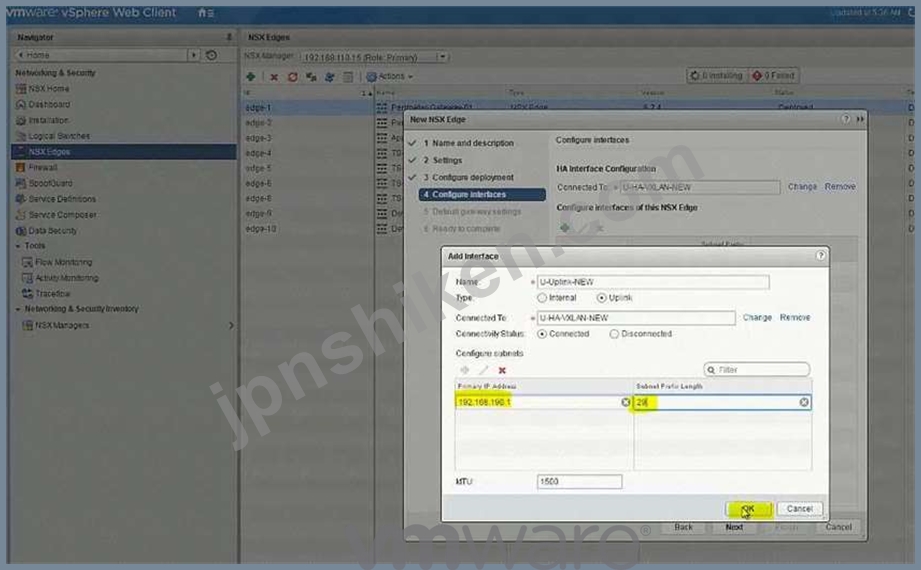

アプリケーション層のアップリンクIPアドレスは、最初に使用可能なIPアドレスである必要があります。

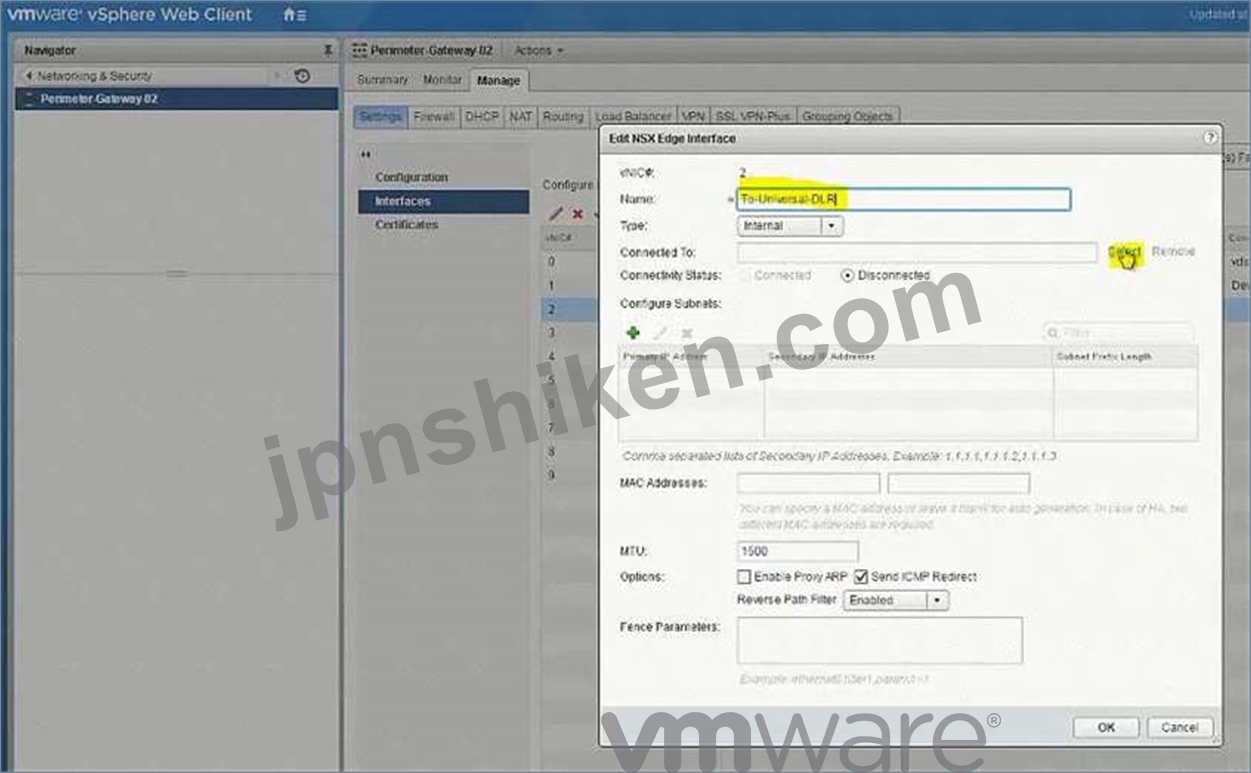

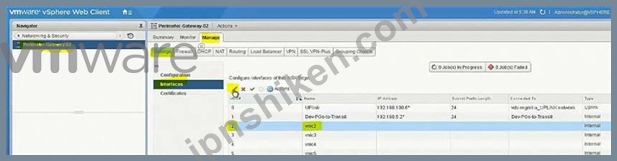

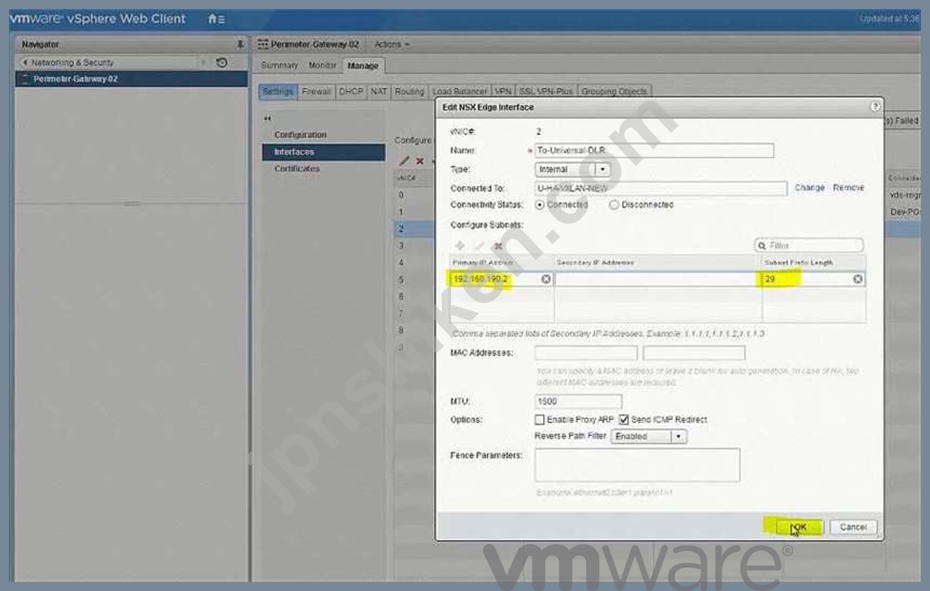

テナントルーターからのダウンリンクは、2番目に利用可能なIPアドレスを使用します。

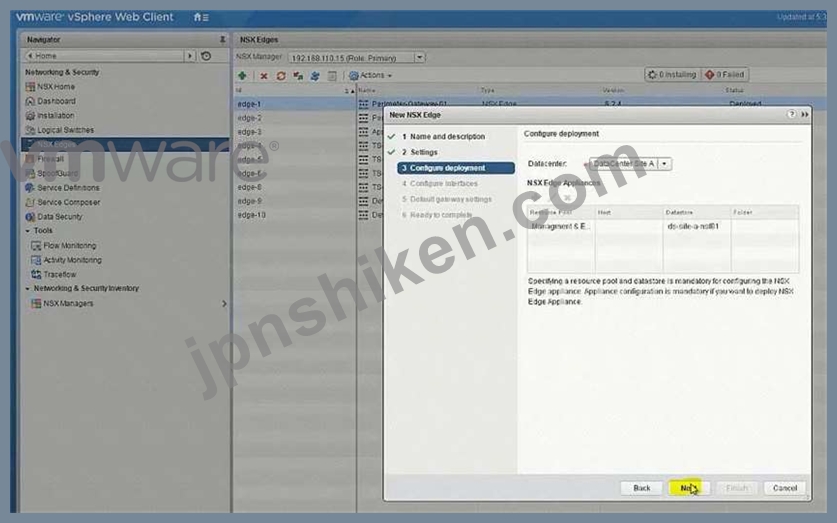

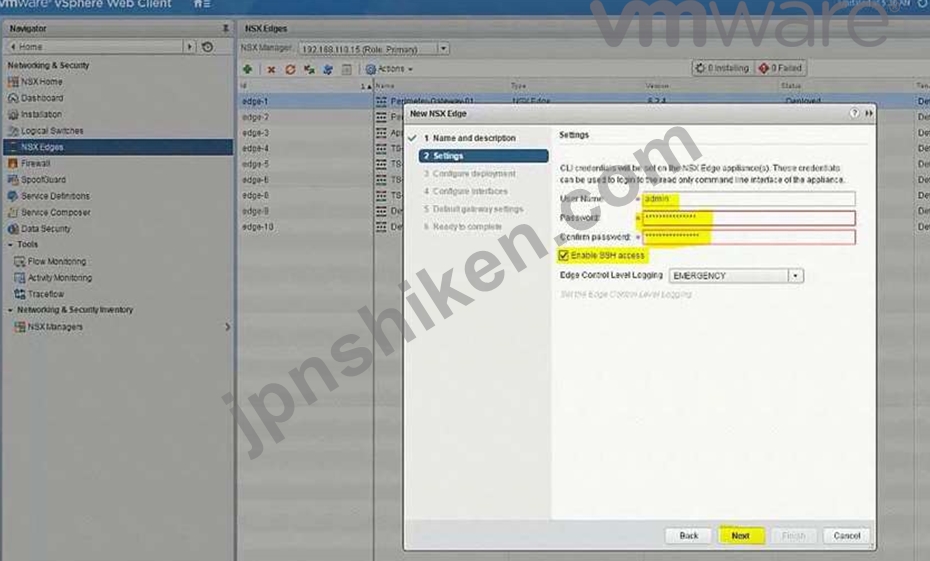

新しいエッジデバイスのパスワードは、VMware1！VMware1！である必要があります。

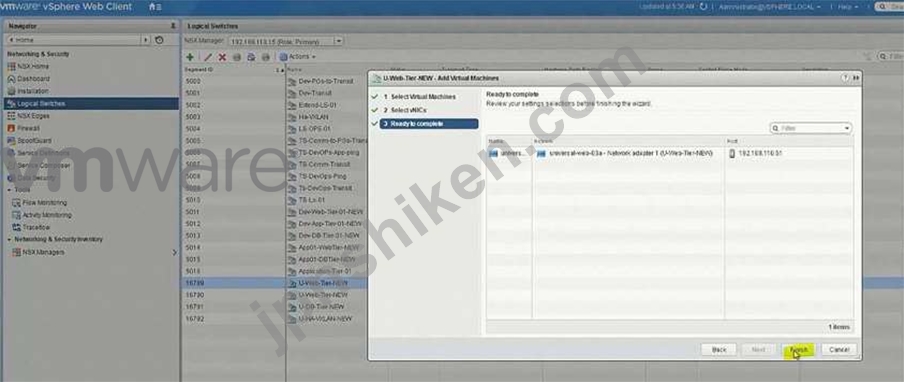

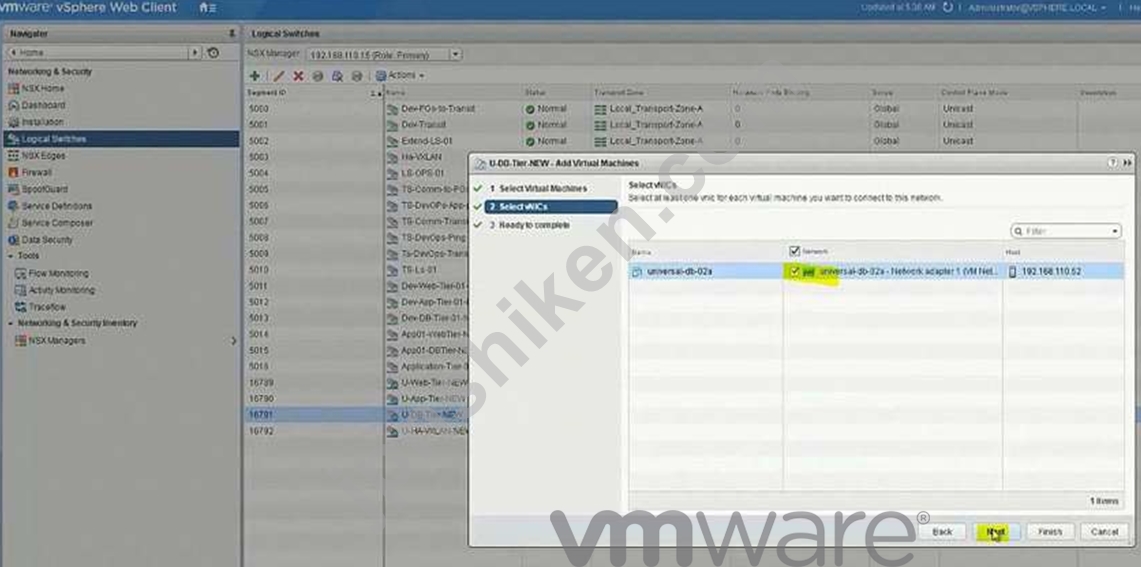

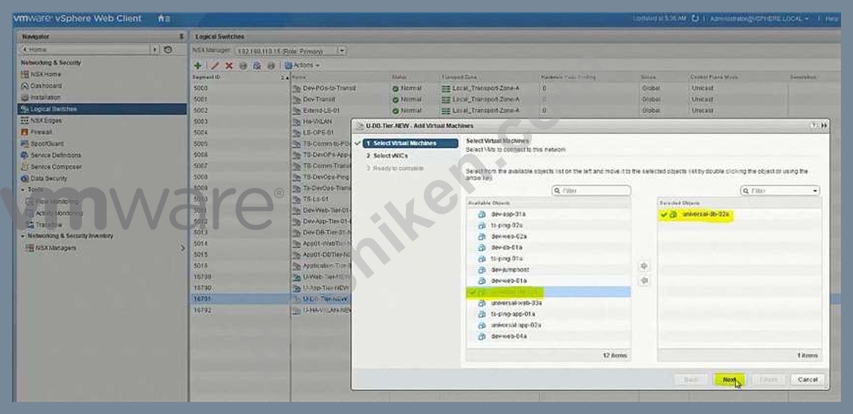

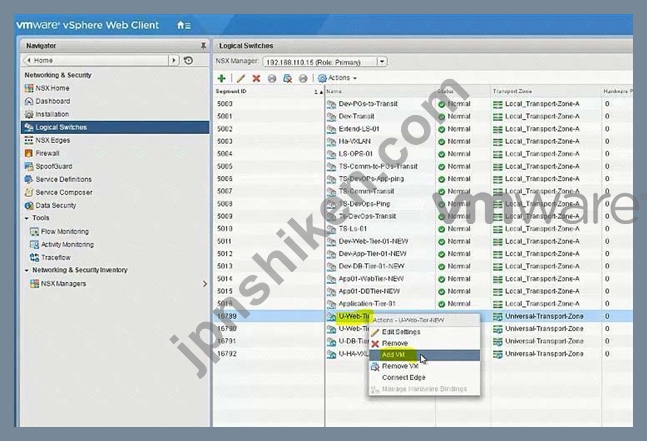

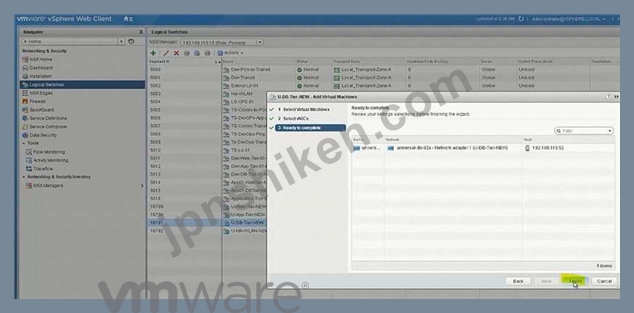

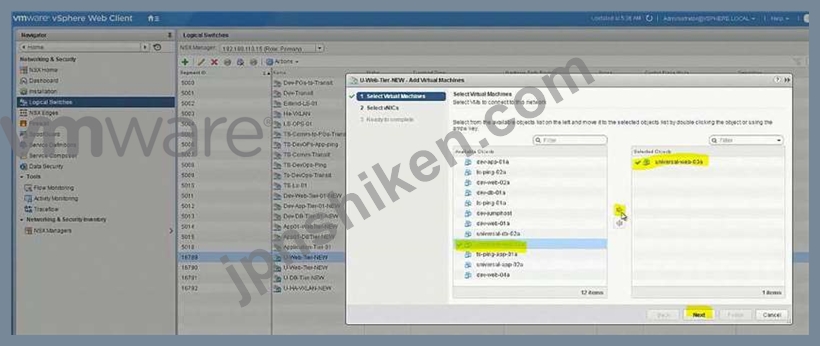

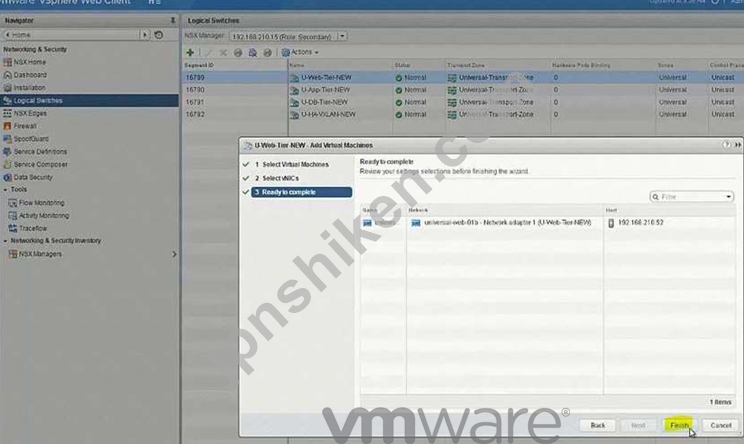

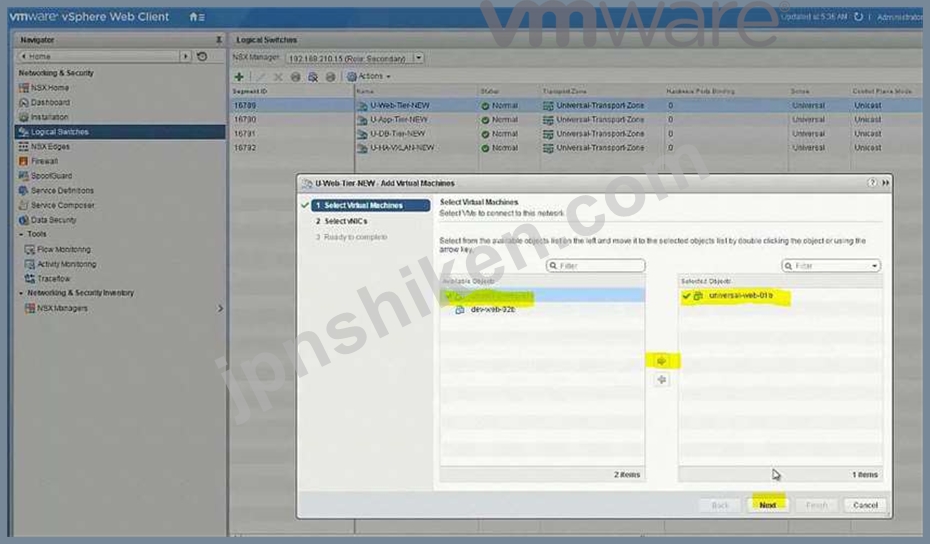

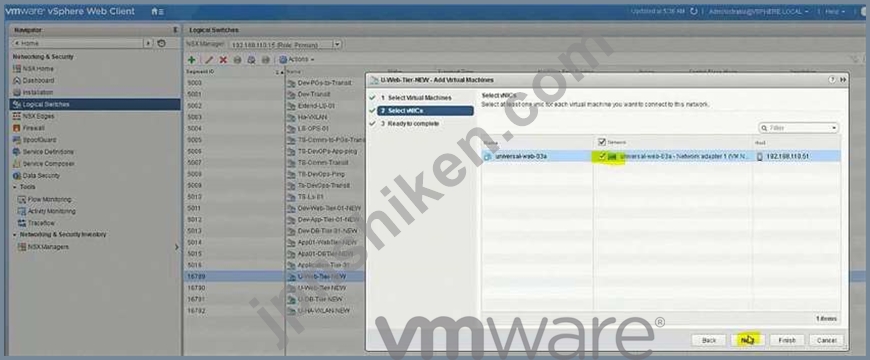

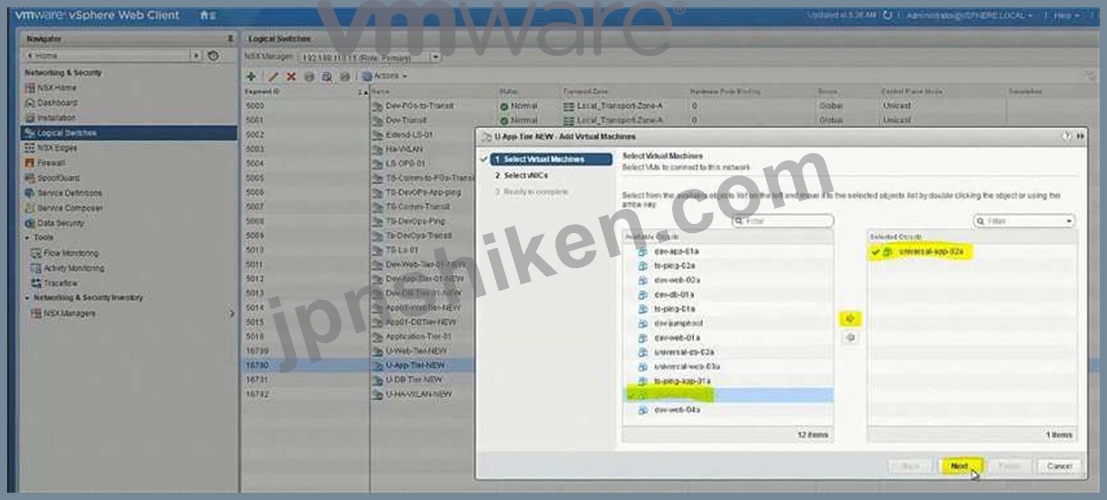

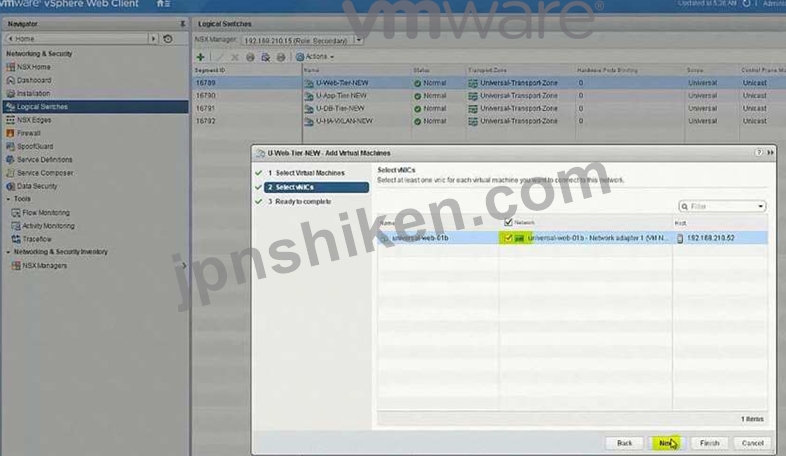

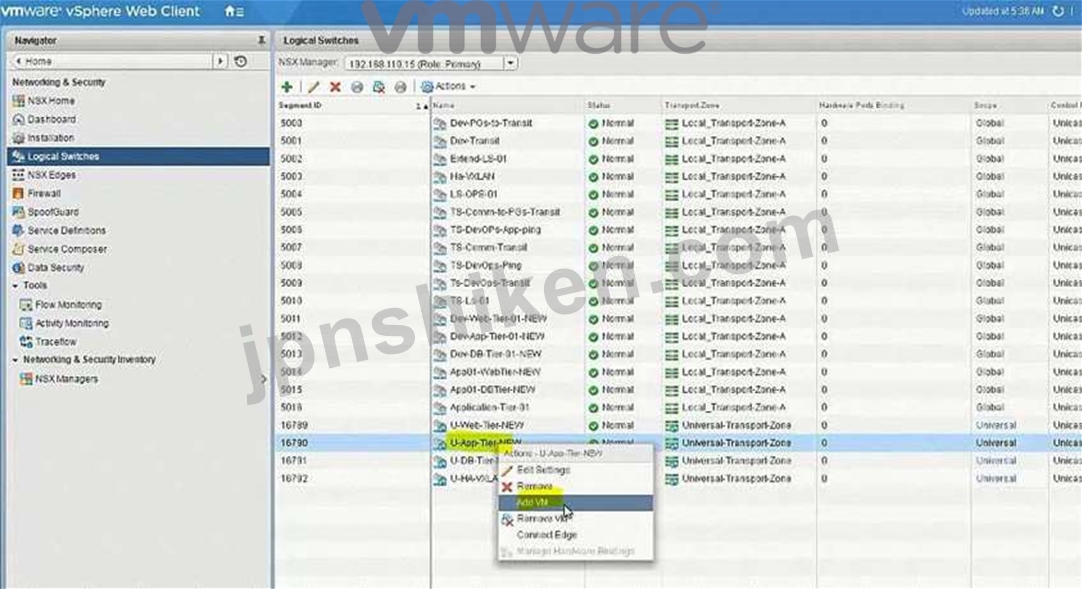

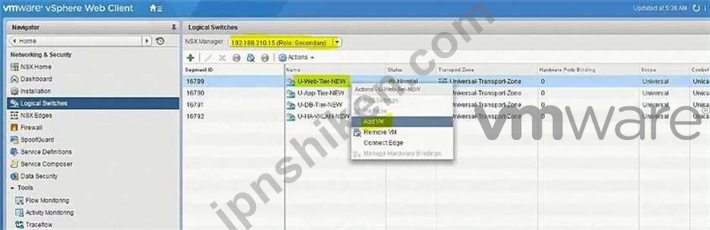

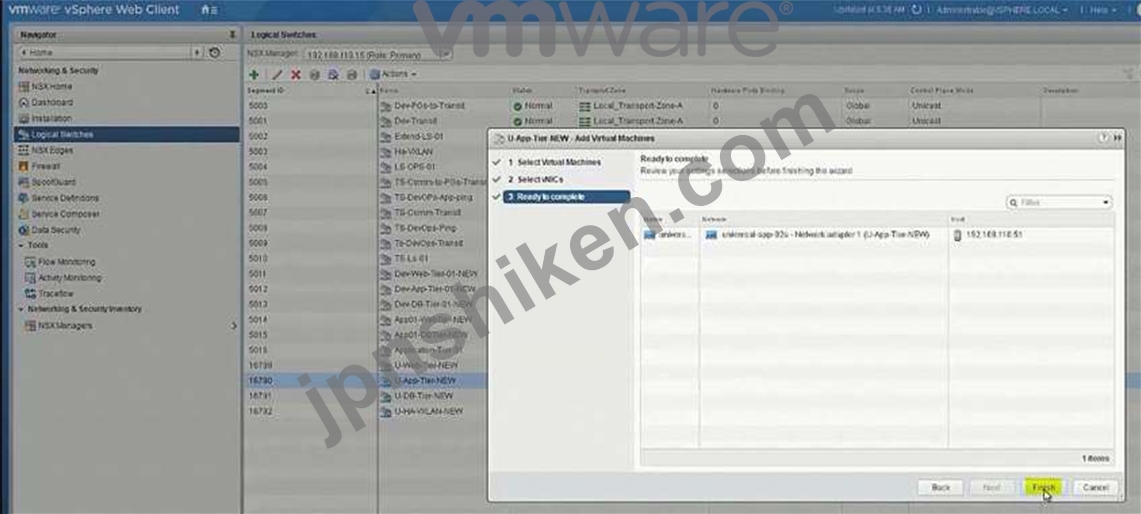

プレフィックスが「universal-」のすべての仮想マシンをそれぞれのセグメントに追加します。
ControlCenterからすべてのLIFに到達できることを確認します。
実践のためのHOLLAB：
完全な解決策については、説明の部分を参照してください。
