展示を参照してください。

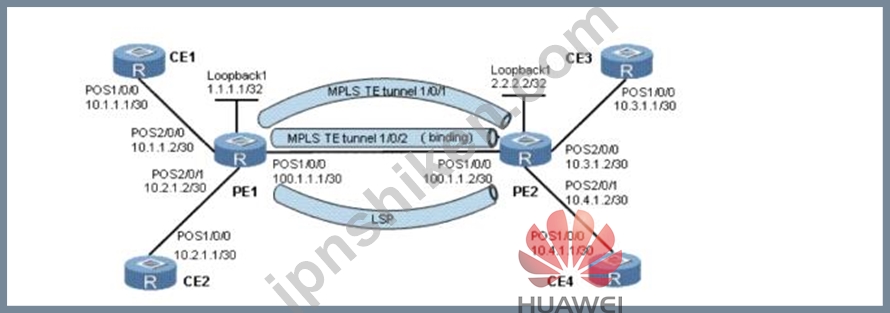

この図は、MPLSL3VPNネットワーキングを示しています。CE1とCE3はVPNAに属しています。
CE2とCE4はVPNBに属しています。
2つのMPLSTEトンネル（5 Mbit/sおよび10Mbit/ s）とLSPトンネルがPE1とPE2の間に設定されます。トンネルポリシーがPEで設定されていることが期待されます。
1は、3つのトンネルとMPLSTEトンネルでトラフィックを分散するために推奨されます。PEでの構成
1：
PE1の構成
＃
sysname PE1
＃
ip vpn-instance vpna
ルート識別100：1
tnl-policy policy1
vpn-target 111：1 export-extcommunity
vpn-target 111：1 import-extcommunity
＃
ip vpn-instance vpnb
route-distinguisher 100：2
tnl-policy policy2
vpn-target 222：2 export-extcommunity
vpn-target 222：2 import-extcommunity
＃
mpls lsr-id 1.1.1.1
mplsmpls te
mpls rsvp-te
mpls te cspf
＃
mpls ldp
＃
インターフェイスPos1/0/0
リンクプロトコルppp
IPアドレス100.1.1.1255.255.255.252
mpls
mpls te
mpls te max-link-bandwidth 20000
mpls te max-reservable-bandwidth 15000
mpls rsvp-te
mpls ldp
＃
インターフェイスPos2/0/0
リンクプロトコルppp
ip binding vpn-instance vpna
IPアドレス10.1.1.2255.255.255.252
＃
インターフェイスPos2/0/1
リンクプロトコルppp
ip binding vpn-instance vpnb
IPアドレス10.2.1.2255.255.255.252
＃
インターフェイスLoopBack1
IPアドレス1.1.1.1255.255.255.255
＃
インターフェイスTunnel1/0/1
IPアドレス番号なしインターフェイスLoopBack1
トンネルプロトコルmplste
宛先2.2.2.2
mpls te tunnel-id 11
mplste帯域幅bc05000
mpls te commit
＃
インターフェイスTunnel1/0/2
IPアドレス番号なしインターフェイスLoopBack1
トンネルプロトコルmplste
宛先2.2.2.2mplstetunnel-id 22
mplste帯域幅bc010000
mpls tereserved-for-binding
mpls te commit
＃
bgp 100
ピア2.2.2.2as-number100
ピア2.2.2.2接続インターフェイスLoopBack1
＃
ipv4-familyユニキャスト
同期を元に戻す
ピア2.2.2.2を有効にする
＃
ipv4-family vpnv
ポリシーVPNターゲット
ピア2.2.2.2を有効にする
＃
ipv4-family vpn-instance vpna
直接インポートルート
＃
ipv4-family vpn-instance vpnb
直接インポートルート
＃
ospf 1
不透明機能を有効にする
エリア0.0.0.0
ネットワーク100.1.1.00.0.0.3
ネットワーク1.1.1.10.0.0.0
mpls-te enable
＃
トンネルポリシーポリシー1
トンネルバインディング宛先2.2.2.2teTunnel1 / 0/2
＃
トンネルポリシーポリシー2
tunnel select-seq cr-lsp lsp load-balance-number 3
＃
return上記の構成では、トラフィックを3つのトンネルに分散させることはできません。負荷分散を実装するには、次の変更のうち正しいものはどれですか？
