説明

書き込み操作

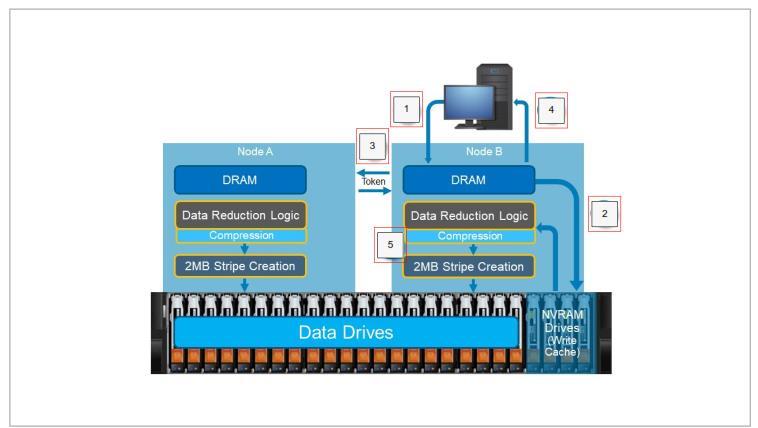

この図は、PowerStoreが書き込み要求を受信したときのプロセスを説明しています。

1：ステップ1。
この例では、I / OはノードBに入り、ノード内に保存されます
DRAMメモリ。I / Oを分析して、以下を決定します。
1.どのタイプのI / Oです。
2.対象となるリソース。
3.更新または要求されているリソース内の場所。
4.およびその他のメタデータ情報。
2：ステップ2。
I / Oが書き込みであると判断された場合、データはNVRAMドライブの書き込みキャッシュにコピーされます。情報が書き込みキャッシュ内に保存された後、DRAMメモリ内に保存された情報は、情報の最新のコピーがなくなったため、クリーンであると見なされます。その後、このデータは読み取りキャッシュの一部になり、後でキャッシュ内で新しいデータまたはアクセス頻度の高いデータに置き換えられます。
3：ステップ3。
システムに入る書き込みI / Oごとに、情報が渡されます
トークンを使用してノード間で。この操作により、新しい書き込みが受信され、データの最新のコピーがあるピアノードが更新されます。トークンには、更新されたリソースや更新されたリソース内のアドレスなど、I / Oに関する情報が含まれます。トークンには、書き込みキャッシュ内でI / Oが保存された場所に関するデータ効率に関する情報も含まれます。ピアノードがその情報を要求した場合、ノードは独自の内部チャネルを使用してNVRAMドライブ内のデータにアクセスできます。
4：ステップ4。
情報がNVRAMドライブの不揮発性メディアに安全に保存され、他のすべてのアクションが完了した後、ホストは確認応答されます。
5：ステップ5。
ホストが確認された後、データは書き込みキャッシュからコピーされ、重複排除および圧縮ロジックを通過します。その後、残りのデータは2 MBのストライプにアセンブルされ、バックエンドストレージに保存されます。
リファレンス：
https://www.delltechnologies.com/resources/en-us/asset/white-papers/products/storage/h18151-dell-emc- powerstore-data-efficiencies.pdf
