シミュレーション
QAチームは、レポートにビジネスインテリジェンスアプリケーションを使用する、新しく実装された臨床試験管理（CTM）SaaSアプリケーションをテストしています。UATユーザーは、HTTPとHTTPSを使用するように指示されました。
アプリケーションのデータフローを参照してください。
1A-エンドユーザーは、Webブラウザーを介してアプリケーションにアクセスし、臨床データを入力および表示します。
2A-CTMアプリケーションサーバーは、データベースサーバーとの間でデータの読み取り/書き込みを行います。
1B-エンドユーザーは、Webブラウザーを介してアプリケーションにアクセスし、臨床データに関するレポートを実行します。
2B-CTMアプリケーションサーバーは、BIアプリケーションサーバーへの非特権ポートでSOAP呼び出しを行います。
3B-BIアプリケーションサーバーはデータベースサーバーからデータを取得し、CTMアプリケーションサーバーに提示します。
UATユーザーがhttps://ctm.app.comまたはhttp://ctm.app.comを使用してアプリケーションにアクセスしようとすると、「ブラウザーはWebページを表示できません」というメッセージが表示されます。QAチームは、問題のトラブルシューティングのためにチケットを発行しました。
手順
あなたは、ファイアウォールルールと仮想ネットワーク設定の確認を担当するクラウドエンジニアです。
ファイアウォールルールがデータフローに基づくトラフィックのみを許可していることを確認する必要があります。
外部DNS解決とNATが機能していることをすでに確認しました。

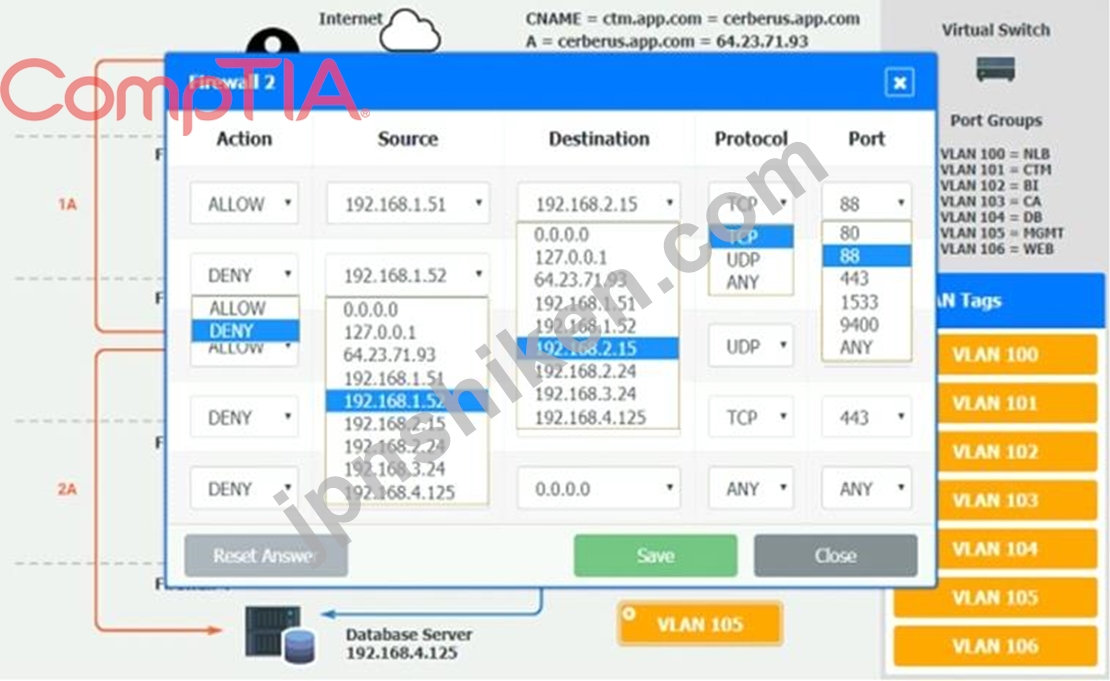

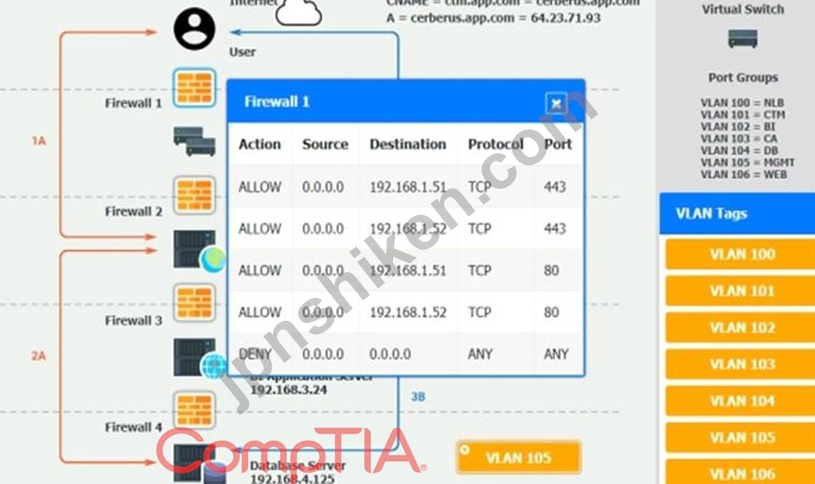

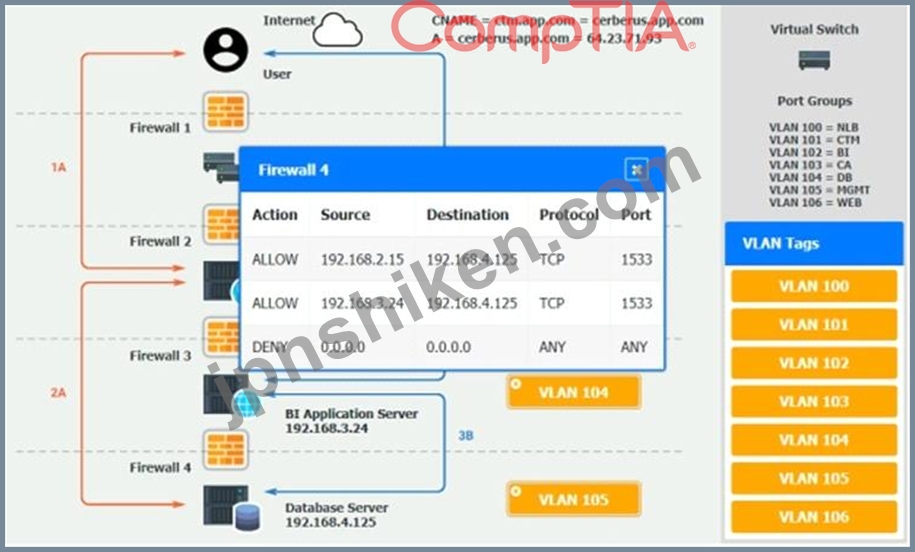

VLAN割り当てとACLを確認して適切に構成します。VLANタグテーブルから各層に適切なVLANをドラッグアンドドロップします。各ファイアウォールをクリックして、必要に応じてACLを変更します。
シミュレーションの初期状態に戻したい場合は、いつでも[すべてリセット]ボタンをクリックしてください。
