説明/参照：

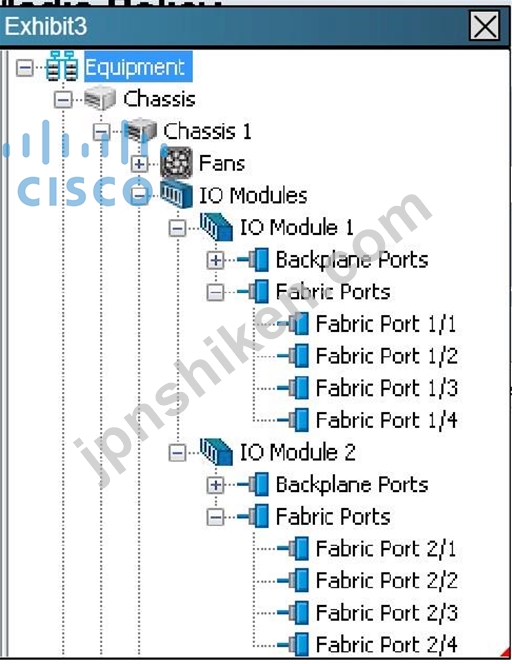

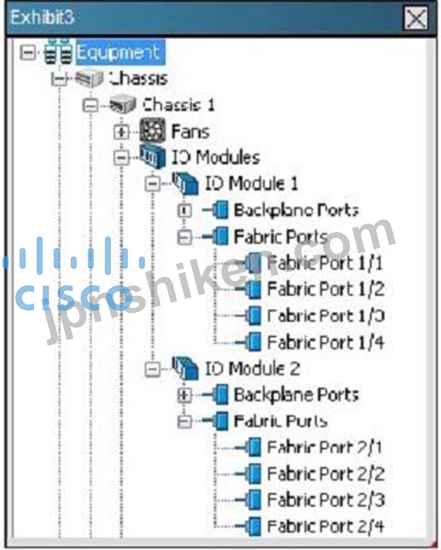

Explanation:展示物3は下記の通りです：

ここでは、IOMとファブリックインターコネクトの間に4つのリンクがあることがわかります。 Cisco UCS Managerは、シャーシ/ FEXディスカバリポリシーで設定されているよりも少ないリンクで有線接続されているシャーシを検出できません。たとえば、シャーシ/ FEXディスカバリポリシーが4つのリンクに対して設定されている場合、Cisco UCS Managerは1つのリンクまたは2つのリンクに接続されているシャーシを検出できません。
次の表は、シャーシ/ FEXディスカバリポリシーがマルチシャーシCisco UCSドメインでどのように機能するかの概要を示しています。
表1シャーシ/ FEXディスカバリポリシーとシャーシリンク
シャーシに接続されたリンクの数
1リンクディスカバリポリシー
2リンクディスカバリポリシー
4リンクディスカバリポリシー
8リンクディスカバリポリシー
プラットフォーム - 最大ディスカバリポリシー
IOMとファブリックインターコネクト間の1リンク
シャーシはCisco UCS Managerによって検出され、Cisco UCSドメインに1リンク付きシャーシとして追加されます。
シャーシの接続とサーバはCisco UCS Managerによって検出されず、Cisco UCSドメインに追加されません。
シャーシの接続とサーバはCisco UCS Managerによって検出されず、Cisco UCSドメインに追加されません。
シャーシの接続とサーバはCisco UCS Managerによって検出されず、Cisco UCSドメインに追加されません。
シャーシの接続とサーバはCisco UCS Managerによって検出されず、Cisco UCSドメインに追加されません。
IOMとファブリックインターコネクト間の2つのリンク
シャーシはCisco UCS Managerによって検出され、Cisco UCSドメインに1リンク付きシャーシとして追加されます。
最初の検出後、シャーシを再認識し、Cisco UCS Managerは追加のリンクを認識して使用します。
シャーシはCisco UCS Managerによって検出され、Cisco UCSドメインに2リンク付きシャーシとして追加されます。
シャーシの接続とサーバはCisco UCS Managerによって検出されず、Cisco UCSドメインに追加されません。
シャーシの接続とサーバはCisco UCS Managerによって検出されず、Cisco UCSドメインに追加されません。
シャーシの接続とサーバはCisco UCS Managerによって検出されず、Cisco UCSドメインに追加されません。
IOMとファブリックインターコネクト間の4つのリンク
シャーシはCisco UCS Managerによって検出され、Cisco UCSドメインに1リンク付きシャーシとして追加されます。
最初の検出後、シャーシを再認識し、Cisco UCS Managerは追加のリンクを認識して使用します。
シャーシはCisco UCS Managerによって検出され、2つのリンクでシャーシに配線されたCisco UCSドメインに追加されます。
最初の検出後、シャーシを再認識し、Cisco UCS Managerは追加のリンクを認識して使用します。
シャーシはCisco UCS Managerによって検出され、Cisco UCSドメインに4リンク付きシャーシとして追加されます。
シャーシの接続とサーバはCisco UCS Managerによって検出されず、Cisco UCSドメインに追加されません。
IOMに4つのリンクがある場合、シャーシはCisco UCS Managerによって検出され、Cisco UCSドメインに4リンク付きシャーシとして追加されます。
IOMに8つのリンクがある場合、シャーシはCisco UCS Managerによって完全に検出されません。
IOMとファブリックインターコネクト間の8つのリンク
シャーシはCisco UCS Managerによって検出され、Cisco UCSドメインに1リンク付きシャーシとして追加されます。
最初の検出後、シャーシを再認識し、Cisco UCS Managerは追加のリンクを認識して使用します。
シャーシはCisco UCS Managerによって検出され、2つのリンクでシャーシに配線されたCisco UCSドメインに追加されます。
最初の検出後、シャーシを再認識し、Cisco UCS Managerは追加のリンクを認識して使用します。
シャーシはCisco UCS Managerによって検出され、Cisco UCSドメインに4リンクのシャーシとして追加されます。
最初の検出後、シャーシを再認識し、Cisco UCS Managerは追加のリンクを認識して使用します。
シャーシはCisco UCS Managerによって検出され、Cisco UCSドメインに8リンクのシャーシとして追加されます。
シャーシはCisco UCS Managerによって検出され、Cisco UCSドメインに8リンクのシャーシとして追加されます。
参照：
http://www.cisco.com/c/en/us/td/docs/unified_computing/ucs/sw/gui/config/guide/2-
2 / b_UCSM_GUI_Configuration_Guide_2_2 / b_UCSM_GUI_Configuration_Guide_2_2_cha pter_01100.html
