展示を参照してください。

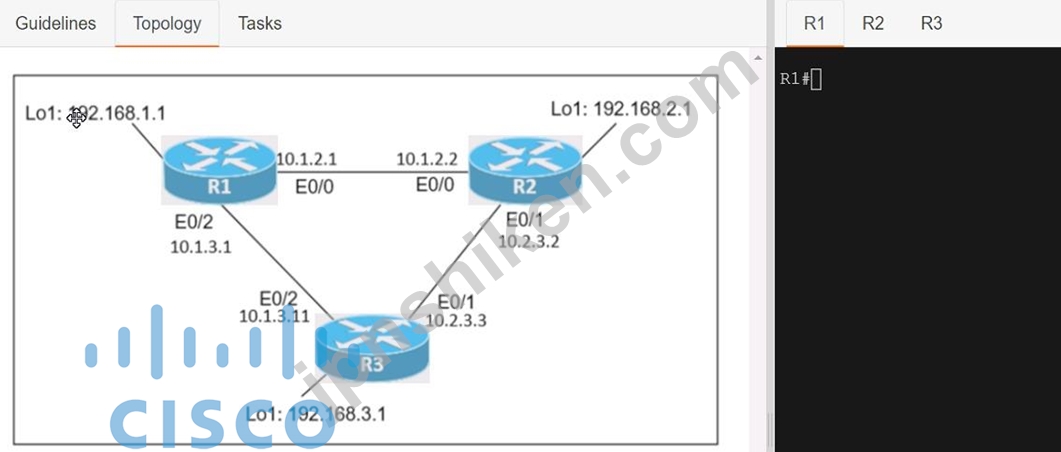

3 つのルーター間の接続が確立されており、実装を完了するには、提示された順序で IP サービスを構成する必要があります。割り当てられたタスクには、NAT、NTP、DHCP、および SSH サービスの構成が含まれます。
1. R3 から R1 ループバック アドレスに送信されるすべてのトラフィックは、R2 で NAT 用に設定する必要があります。NAT という名前の標準アクセス リストのみを使用して、すべての送信元アドレスを R3 から R2 の Ethernet0/0 の IP アドレスに変換する必要があります。検証するには、R3 から送信された R1 ループバック アドレスへの ping が成功する必要があります。NVI NAT 構成は使用しないでください。
2. R1 Ethernet0/2 インターフェイスの IP アドレスを使用して、R1 を NTP サーバーとして設定し、R2 をピアではなくクライアントとして設定します。NTP サーバーの時計を 2019 年 1 月 1 日の午前 0 時に設定します。
3. TEST という名前のプール内のネットワーク 10.1.3.0/24 の DHCP サーバーとして R1 を構成します。1 つのコマンドを使用して、アドレス 1 ~ 10 を範囲から除外します。R3 のインターフェイス Ethernet0/2 には、DHCP 経由で IP アドレス 10.1.3.11 を発行する必要があります。
4. 他のリモート接続プロトコルを介したアクセスを除外しながら、R1 から R3 への SSH 接続を構成します。ユーザー root とパスワード Cisco のアクセスは、RSA と 1024 ビットを使用してルータ R3 に設定する必要があります。宛先アドレス 10.1.3.11 を使用してルーター R1 からの SSH セッションを使用して接続を確認します。このタスクを実行するためにコンソール アクセスや行番号を変更しないでください。
正解:
Answer as below configuration:
conf t
R1(config)#ntp master 1
R2(config)#ntp server 10.1.2.1
Exit
Router#clock set 00:00:00 jan 1 2019
ip dhcp pool TEST
network 10.1.3.0 255.255.255.0
ip dhcp exluded-address 10.1.3.1 10.1.3.10
R3(config)#int e0/3
R3(config)#int e0/2
ip address dhcp
no shut
crypto key generate RSA
1024
Copy run start
