説明/参照:
Explanation:
図では、DeepSouthはドバイのS1 / 2インターフェイスに接続されており、次のように構成されています。
インタフェースSerial1 / 2
IPアドレス192.168.0.5 255.255.255.252
カプセル化PPP;このインターフェイスのカプセル化はPPPです
次のCisco Linkを参照してください。
http://www.cisco.com/en/US/tech/tk713/tk507/
technologies_configuration_example09186a0080094333.shtml#設定は、rootとは異なり、ersnameは以下のようになります。

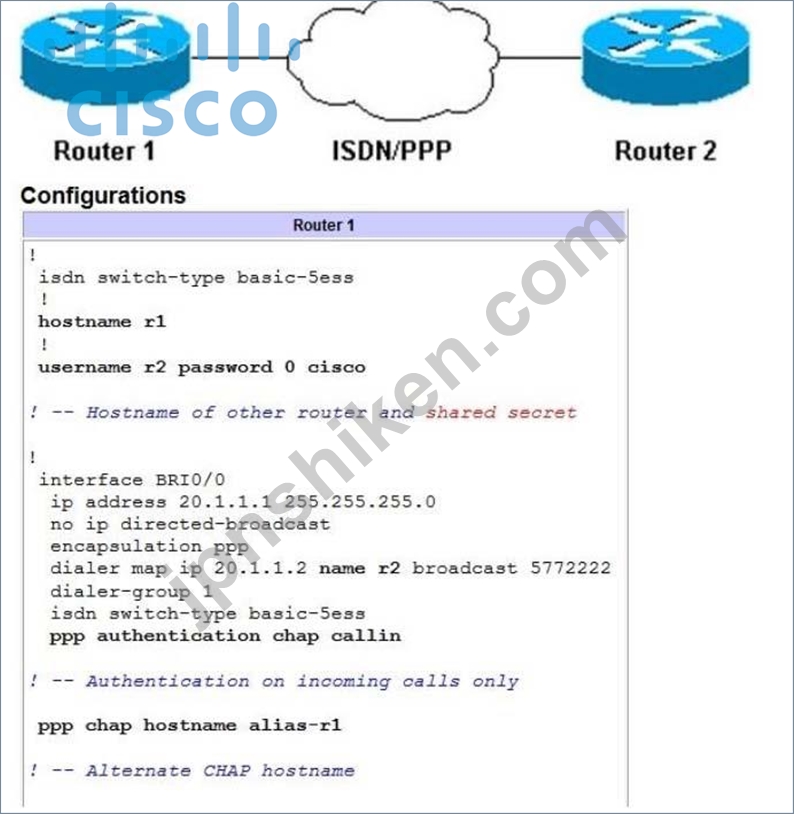

ネットワーク図
ルータ1がルータ2にコールを開始すると、ルータ2はルータ1に挑戦しますが、ルータ1はルータ2に挑戦しません。これは、ppp認証チャップコールコマンドがルータ1で設定されているためです。
これは、単方向認証の例です。この設定では、ppp chap hostname alias-r1コマンドがルータ1で設定されます。ルータ1は、CHAP認証のホスト名として「r1」ではなく「alias-r1」を使用します。ルータ2のダイヤラマップ名は、ルータ1のppp chap hostnameと一致する必要があります。さもなければ、2つのBチャネルが各方向に1つずつ確立される。
