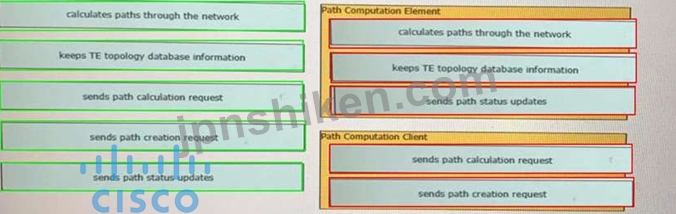

関数を左から右の正しいパス計算要素プロトコルの役割にドラッグアンドドロップします

パス計算要素（ネットワークを介したパスを計算し、TEトポロジデータベース情報を保持し、パスステータスの更新を送信します）パス計算クライアント（パス計算要求を送信し、パス作成要求を送信します）パス計算要素（PCE）ソフトウェアモジュールを表します（コンポーネントまたはアプリケーション）。これにより、ルータは、ルータのTEトポロジデータベース内のノードの任意のペア間に一連の制約を適用してパスを計算できます。PCEはIGPを通じて発見されます。
パス計算クライアント（PCC）
PCEとの間でパス計算要求および応答を送受信できるルータ上で実行されているソフトウェアモジュールを表します。PCCは通常、LSR（ラベルスイッチングルータ）です。
https://www.cisco.com/c/en/us/td/docs/routers/crs/software/crs_r5-3/mpls/configuration/guide/b-mpls-cg53x-crs/b-mpls-cg53x- crs_chapter_0110.html＃con_1279822
