ラボ シミュレーション 8

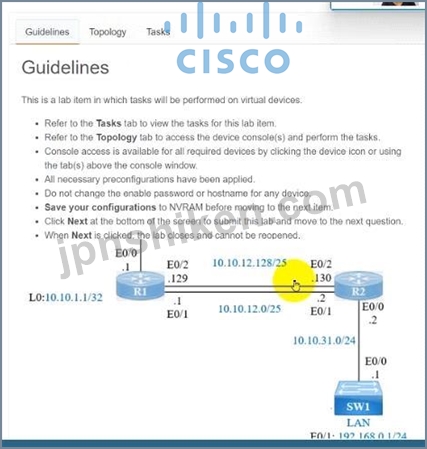

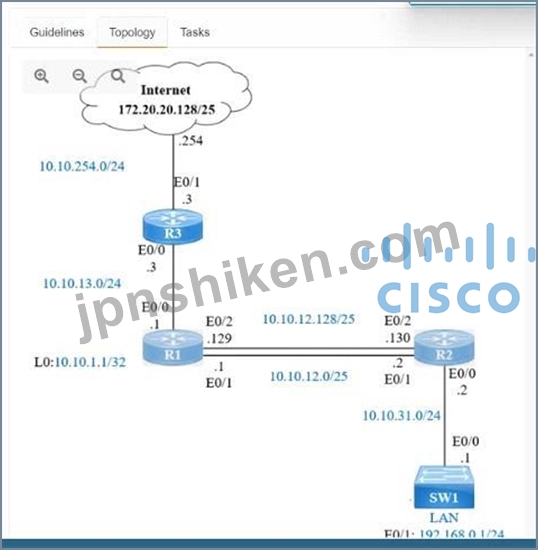

展示を参照してください。



IP 接続と OSPF は、必要に応じてすべてのデバイスで事前に構成されています。IP アドレッシングまたは OSPF を変更しないでください。会社のポリシーでは、フローティング スタティックを使用しないロード バランシングまたは冗長性を除き、スタティック ルートを設定するときに、接続されたインターフェイスとネクスト ホップを使用します。インターネット上のサブネット 172.20.20.128/25 と、SW1 に接続された 192.168.0.0/24 の LAN の間に接続を確立する必要があります。
1. ルーター R2 のスイッチ SW1 LAN サブネットへの到達可能性を構成します。
2. ルーター R1 のインターネット サブネットへのデフォルトの到達可能性を構成します。
3. ルーター R1 と R2 の間の両方の冗長リンクを考慮して、インターネット サブネットに到達するようにルーター R2 に単一のスタティック ルートを構成します。デフォルト ルートは、ルータ R2 では許可されていません。
4. ルーター R1 で、プライマリ リンクが Ethernet0/1 を経由する必要があるスイッチ SW1 LAN サブネットへのスタティック ルートを構成します。また、バックアップ リンクは、フローティング ルートを使用して Ethernet0/2 を経由する必要があります。必要に応じて、最小アドミニストレーティブ ディスタンス値を使用します。
